Дроссельная заслонка ВАЗ 2110 – улучшаем «слабое звено» автомобиля

Согласно статистике, одной из основных проблем владельцев ВАЗ 2110 являются частые поломки дроссельной заслонки. Даже при условии бережной эксплуатации авто приходится дорабатывать или полностью менять столь важную его деталь. К счастью, сделать это самому не так сложно, как может показаться на первый взгляд.

1 Доработка дросселя ВАЗ путем смещения вентиляционного контура

Как показывает практика, самыми “многострадальными” деталями в конструкции вентиляционной системы ВАЗ 2110 являются датчик расхода воздуха и регулятор холостых ходов. Они больше всего поддаются воздействию картерных газов, которые система вентиляции “десятки” не направляет наружу, а перегоняет к входу в карбюратор по второму кругу. Такое свойство и является основной причиной, по которой приходится дорабатывать заслонку дросселя.

В начале операции понадобится заглушить старый вход большого вентиляционного контура. Для этого используем пробку диаметром 16 мм. После этого на патрубке заслонки высверливаем отверстие диаметром примерно 13 мм. В него аккуратно вставляем уголок медной трубки, ширина которой должна составлять не менее 12 мм. При этом штатную трубку из резины необходимо удлинить примерно на 1 см.

Завершающим этапом регулировки станет увеличение начального угла открытия самой заслонки. Для этого мы отрезаем жестяную полоску толщиной 1 мм и крепим ее на рычажке дросселя.

Таким образом, мы примерно за 1 час произвели доработку заслонки дросселя “десятки”. После этого “холостые” обороты автомобиля не увеличатся, так как регулятор, отвечающий за это, адаптируется после каждого запуска мотора машины.

2 Промывка дросселя «десятки»

Зачастую владельцы ВАЗ 2110 путают неисправность дроссельного узла с обыкновенным засорением заслонки. К основным симптомам последнего можно отнести:

• при отпускании педали газа мотор не сразу переходит на малые обороты;
• двигатель с трудом запускается при сильном морозе;
• после запуска мотор еще несколько минут вибрирует;
• двигатель регулярно дергается на малых оборотах коленчатого вала.

Чтобы прочистить дроссельную заслонку, аккуратно снимаем пластиковую декоративную накладку, которая закрывает верхнюю часть двигателя. Далее отключаем шланг вентиляционной системы и сливаем масло с воздушного патрубка. После этого откручиваем крышку с расширительного бачка и отсоединяем шланг вентиляции топливного бака. Проделав эту работу, мы получаем свободный доступ к заслонке дросселя “десятки”.

Саму деталь необходимо чистить с помощью аэрозольных составов типа Wynn’s или WD-40. Процедура промывки детали должна повторяться с небольшой паузой в 15 минут. На первом этапе обрабатываем деталь аэрозолем и протираем влажной тряпкой. Во второй раз аэрозоль также нужен, только протирать деталь необходимо уже сухим куском материи. В процессе очистки категорически нельзя использовать щетки для работы с металлом, так как они сильно повреждают поверхность дроссельного узла.

При очистке дроссельной заслонки, также большое внимание стоит уделить каналу вентиляции картера. Эта часть узла больше всех подвергается загрязнениям.

Чтобы промыть внутренние каналы самой заслонки, откручиваем датчик холостого хода. Если в процессе демонтажа датчика вы обнаружили люфт, то деталь стоит заменить. Также нужно обратить внимание на состояние прокладки в дроссельном узле. Лучше всего, если вы замените и ее.

3 Замена заслонки дросселя на ВАЗ 2110

Одной из самых распространенных проблем водителей “десятки” можно назвать неисправность дроссельного узла. В таком случае владельцу авто остается только одно – произвести замену заслонки. Для этого многие владельцы посещают ближайшие СТО. Но мы с вами знаем, сколько стоят услуги российского специалиста. Поэтому будет лучше, если мы рассмотрим снятие и замену детали своими руками.

Начинать работу по снятию заслонки мы будем с отключения аккумуляторных клемм. Таким образом, мы обесточим электрическую сеть двигателя. После этого отключаем разъемы от датчика положения заслонки. Делать это нужно очень аккуратно, чтобы не повредить мелкий прибор. Помимо датчика также нужно отключить регулятор холостых оборотов и снять тросик с привода открывания дросселя.

Всю имеющуюся в конструкции охлаждающую жидкость необходимо слить. После этого ослабляем хомуты, удерживающие дроссельный патрубок и шланг картерных газов. Затем снимаем шланг вентиляции картера.

На финишном этапе демонтажа откручиваем крепежные гайки, удерживающие заслонку, и осуществляем снятие сломанной детали. Дальше остается взять новую заслонку и собрать всю конструкцию в обратном порядке.

Таким образом, за 30–40 минут мы наладили подачу воздуха в топливную систему ВАЗ 2110, потратившись только на новую заслонку дросселя.

TaTaPuH031 › Блог › Доработка Дроссельного Узла на ВАЗ

В процессе эксплуатации автомобилей ВАЗ выявляется множество моментов, которые конструкторы оставили без внимания. Например, дроссельный узел (ДУ) на некоторых комплектациях автомобиля имеет дефект, который может приносит ряд проблем, такие как: глохнет двигатель в момент переключения передач, плохо запуск двигателя на прогретой машине, вибрация двигателя на холостых и т.д.

Похожее упущение есть и на двигателях с металлическом ресивером. Если мыслить логически, то из пространства перед ДУ в пространство за ним, должна быть перетечка воздуха. Для этого в нем есть канал диаметром примерно 2.5мм. В прокладке между дроссельным узлом и ресивером для этого канала есть отверстие. Но проблема в том, что канал упирается в стенку ресивера. Получается, что на заводе проектировщик дроссельного узла предусмотрел перетечку, а конструктор ресивера про нее просто забыл.

Первым делом нужно снять дроссельный узел ВАЗ 2110.
Чтобы модернизировать дроссельный узел потребуется напильник. С помощью него нужно проточить канавку в 2-3мм в указанном месте.
дроссельный узел ВАЗместо для проточки в дроссельном узлепротачиваем прокладку дроссельного узладоработка ДУ

В результате данная доработка ДУ устраняет некоторые болезни инжектора, например, когда плохо заводится на горячую. За счет уменьшения разрежения в ресивере — увеличился выбег. То есть теперь можно на трассе прокатиться 500м с нулевым расходом топлива, и при этом скорость упадет на 7-10 км/ч. Кроме этого увеличилась тяга на низах и пропали вибрации двигателя на холостом ходе.

Смотрите также

Комментарии 5

…
В процессе эксплуатации автомобилей ВАЗ выявляется множество моментов, которые конструкторы оставили без внимания. Например, дроссельный узел (ДУ) на некоторых комплектациях автомобиля имеет дефект, который может приносит ряд проблем, такие как: глохнет двигатель в момент переключения передач, плохо запуск двигателя на прогретой машине, вибрация двигателя на холостых и т.д.
…

Уж это-то они предусмотрели… только вот в процессе эксплуатации многие меняют заводской дроссельный узел на новый (не отрегулированный) и вот потом начинаются проблемы (какие были и у меня). Возможно у кого-то с завода не отрегулирован дроссельный узел (а его НАДО регулировать).

…
Похожее упущение есть и на двигателях с металлическом ресивером. Если мыслить логически, то из пространства перед ДУ в пространство за ним, должна быть перетечка воздуха. Для этого в нем есть канал диаметром примерно 2.5мм. В прокладке между дроссельным узлом и ресивером для этого канала есть отверстие. Но проблема в том, что канал упирается в стенку ресивера. Получается, что на заводе проектировщик дроссельного узла предусмотрел перетечку, а конструктор ресивера про нее просто забыл.
…
Нет там никакого «упущения» и не было никогда. Были ресиверы для двигателя ВАЗ-2111 старого образца (преимущественно под старую ЭСУД 2111-1411020-00 Bosch M1.5.4 (без буквы N); 2111-1411020-21 GM и 2111-1411020-22 Январь 4 под них и разработан был именно Ваш дроссельный патрубок) и были нового образца в основном с ЭСУД 2111-1411020-40, -50, -60, -61, -62, -70, -71, -72. Внешние отличия в «ромбике» и дополнительном штуцере (на с/о) и отсутствии оных у н/о.
«Перетечка» есть и настраивается она упорным винтом дроссельной заслонки. А канал нужен совершенно для иных целей и у Вас он и НЕ должен быть задействованым. Немного расписал об этом у себя.

…
В результате данная доработка ДУ устраняет некоторые болезни инжектора, например, когда плохо заводится на горячую. За счет уменьшения разрежения в ресивере — увеличился выбег. То есть теперь можно на трассе прокатиться 500м с нулевым расходом топлива, и при этом скорость упадет на 7-10 км/ч. Кроме этого увеличилась тяга на низах и пропали вибрации двигателя на холостом ходе.
…
Это не «болезнь инжектора», а просто не отрегулированный дроссельный узел. АвтоВАЗ даже делал когда-то рассылку официалам (в основном она коснулось владельцев двигателей 2112), где предписывал либо отрегулировать регулировочным винтом, либо установить специальную проставку на упоре. Но т.к. с завода регулировочный винт «посажен» на лак (у себя я просто на фиксатор резьбы «посадил»), и регулировка очень осложнена, предписывалось установить «проставку» на упор.
Выбег у Вас увеличился, но ухудшилось торможение двигателем – значит чаще пользуетесь тормозными колодками. Тяга на низах не изменна, просто за счёт «предоткрытия» дросселя изменяются «переходные процессы» и субъективно динамика улучшается, массовый расход воздуха остаётся неизменным (РХХ прикроется на необходимое количество шагов). Обороты также должны остаться на том-же уровне.

Признаки неисправностей дроссельного узла ВАЗ 2110 и способы их устранения

Как и в любом другом автомобиле, дроссельный узел ВАЗ 2110 предназначен для регуляции подачи воздуха в двигатель. То есть – он влияет на то, насколько обогащенная смесь поступает внутрь мотора. Поэтому любые неполадки могут привести к неправильной работе автомобиля.

Признаки неисправностей

Болезнь многих ВАЗ 2110 состоит в том, что до серьезного набора оборотов машина пребывает, как говорят автомобилисты, в «вялом» состоянии, она не тянет, а более-менее резвой становится только тогда, когда обороты дойдут примерно до отметки 3000.

Это очень часто связанно с неправильной работой дросселя. Причем главным виновником может быть завод-изготовитель, но об этом – чуть позже. А сейчас – о еще некоторых признаках неисправности:

• плавают обороты двигателя;
• нет четкого отклика машины при нажатии на педаль газа;
• при переключении передач, можно наблюдать рывки;
• наблюдается вибрация, когда машина работает на холостых оборотах;
• глохнет во время переключения скорости;
• плохо запускается двигатель, если машина уже прогрета, а затем заглушена.

Исправление заводского просчета

Весьма нередки случаи, когда дроссельный узел уже с завода идет с тем, что как бы и браком не назовешь, но все же вполне можно отнести к конструкторским промашкам. По идее, в пространство за дроссель должен перетекать воздух, для чего специально проделан канал примерно в 2,5 мм.

А вся проблема в том, что этот канальчик уперли в стенку ресивера, таким образом, перекрыв возможность поступлению воздуха.
Помочь в данном случае может небольшая доработка дроссельного узла.

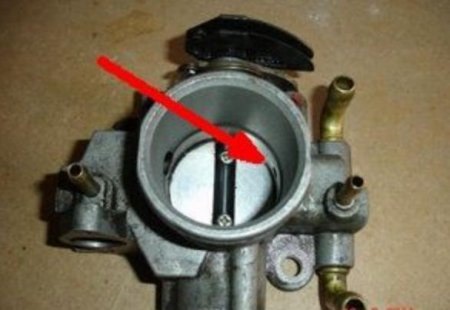

Расточенный канале перетекания воздуха в дросселе

Для этого достаточно взять напильник, и в указанном месте с его помощью проточить небольшую канавку. Достаточно будет 2 – 3 мм. Но прежде чем это делать, необходимо произвести снятие дросселя.

Демонтаж

На ВАЗ 2110 снятие дроссельного узла происходит в такой последовательности:

1. Разъемы датчика, регулирующего положение заслонки дросселя, трос ее привода и регулятора ХХ отсоединяем;
2. Производим частичное сливание охлаждающей жидкости;
3. Далее следует снятие воздушного шланга, находящегося на корпусе датчика массового расхода воздуха. Для чего нужно просто ослабить хомут;
4. Также ослабляем хомуты: где дроссельный патрубок крепится к воздушному шлангу; где к патрубку крышки головки цилиндров крепится шланг 2-го контура отвода картерных газов. Производим снятие соединенных шлангов — воздушного и 2-го контура вентиляции картера;
5. Ослабив хомут, снимаем со штуцера дроссельного узла шланг 1-го контура отвода картерных газов;
6. Ослабив хомуты, производим снятие шлангов, подводящих и отводящих ОЖ;
7. Понадобится ключ с головкой на 13, которым нужно отвернуть гайки, крепящие на ВАЗ 2110 дроссельный узел к ресиверу;
8. Теперь стало возможным снятие дроссельного узла со шпилек;
9. Осталось снять также уплотнительную прокладку и, если в вашем ВАЗ 2110 установлена система, улавливающая пары бензина, отсоединить шланг для продувки адсорбера.

Чистка

Даже если целью снятия дросселя была его доработка, все равно не забывайте, что ему для стабильной работы нужна еще и периодичная чистка. Ничего сложного в этой процедуре, скажем прямо, нет, зато она поможет лучшей работе двигателя, что совсем немаловажно.

Для проведения чистки понадобятся:

• короткая и длинная отвертки;
• зубная щетка (мягкая, или просто старая);
• ватные палочки;
• чистящее средство;
• резиновые или хлопчатые перчатки.

Чтобы чистка дала нужный результат, ее нужно проводить очень тщательно. Вначале можно пройтись по всем полостям зубной щеткой, заодно почистив и регулятор холостого хода (его нужно также снять). Дальнейшая, более деликатная, чистка производится ватными палочками. Уделите особое внимание области, где расположена заслонка дроссельного узла и месту для посадки регулятора ХХ.

Учтите, что чистка вентканала картерных газов обычными средствами недоступна, но зато ее можно без труда осуществить с помощью ножного насоса, имеющегося в каждом багажнике. Диаметр штуцера аналогичный колесному, нужно только добавить чистящего средства, и несколько раз качнуть ногой.

Если у вас неполадки, указанные вначале, начались недавно, то их должна устранить чистка. Если же проблемы были изначально, не забудьте о доработке. Иногда же помогает только замена дроссельного узла.

Как доработать дроссельный узел на ваз 2110

На ВАЗ 2110 снятие дроссельного узла происходит в такой последовательности:

1. Разъемы датчика, регулирующего положение заслонки дросселя, трос ее привода и регулятора ХХ отсоединяем;
2. Производим частичное сливание охлаждающей жидкости;
3. Далее следует снятие воздушного шланга, находящегося на корпусе датчика массового расхода воздуха. Для чего нужно просто ослабить хомут;
4. Также ослабляем хомуты: где дроссельный патрубок крепится к воздушному шлангу; где к патрубку крышки головки цилиндров крепится шланг 2-го контура отвода картерных газов. Производим снятие соединенных шлангов — воздушного и 2-го контура вентиляции картера;
5. Ослабив хомут, снимаем со штуцера дроссельного узла шланг 1-го контура отвода картерных газов;
6. Ослабив хомуты, производим снятие шлангов, подводящих и отводящих ОЖ;
7. Понадобится ключ с головкой на 13, которым нужно отвернуть гайки, крепящие на ВАЗ 2110 дроссельный узел к ресиверу;
8. Теперь стало возможным снятие дроссельного узла со шпилек;
9. Осталось снять также уплотнительную прокладку и, если в вашем ВАЗ 2110 установлена система, улавливающая пары бензина, отсоединить шланг для продувки адсорбера.

Узнать подробнее о кодах ошибок ВАЗ 2110 можно здесь: https://vazweb.ru/desyatka/elektrooborudovanie/kody-oshibok.html

Чистка

Даже если целью снятия дросселя была его доработка, все равно не забывайте, что ему для стабильной работы нужна еще и периодичная чистка. Ничего сложного в этой процедуре, скажем прямо, нет, зато она поможет лучшей работе двигателя, что совсем немаловажно.

Для проведения чистки понадобятся:

• короткая и длинная отвертки;
• зубная щетка (мягкая, или просто старая);
• ватные палочки;
• чистящее средство;
• резиновые или хлопчатые перчатки.

Чтобы чистка дала нужный результат, ее нужно проводить очень тщательно. Вначале можно пройтись по всем полостям зубной щеткой, заодно почистив и регулятор холостого хода (его нужно также снять). Дальнейшая, более деликатная, чистка производится ватными палочками. Уделите особое внимание области, где расположена заслонка дроссельного узла и месту для посадки регулятора ХХ.

Учтите, что чистка вентканала картерных газов обычными средствами недоступна, но зато ее можно без труда осуществить с помощью ножного насоса, имеющегося в каждом багажнике. Диаметр штуцера аналогичный колесному, нужно только добавить чистящего средства, и несколько раз качнуть ногой.

Различия между синхронным двигателем и асинхронным изложены в данной статье: https://vazweb.ru/desyatka/obschee/chem-otlichaetsya-sinhronnyiy-dvigatel-ot-asinhronnogo.html

Если у вас неполадки, указанные вначале, начались недавно, то их должна устранить чистка. Если же проблемы были изначально, не забудьте о доработке. Иногда же помогает только замена дроссельного узла.

Lada 2110 Двигатель 1,8 ›
Logbook ›
Доработка дросселя

После появившейся беды с холостым ходом, описанных начал искать пути решения. Начал с дроссельной заслонки, так как это проще всего на мой взгляд, благо у меня пока нет обогрева дроссельной заслонки и адсорбера, помогла мне в реализации эта запись в БЖ Первоисточник.
Снял дроссель, почистил используя Очиститель карбюратора аэрозоль

, хорошая, но вонючая штука))
Был, естественно прилично замаслен.

Снял РХХ, почистил и обратно поставил.
Старая прокладка сильно приклеилась к заслонке, оставил её, проточил только путь для воздуха, как описано в первоисточнике

и поставил ещё одну прокладку, тоже с прорезью и установил всё обратно.
Завёлась, как говорится, с пол оборота, сначала обороты скакнули вверх, до 2000 затем плавно опустились до 1400 как обычно на холодном и начала снижение по мере прогрева, всё плавно, как раньше, без колебаний. Видать контролер подстроился.
Правда на прогретом держит обороты не 800 как раньше, а около 900, бортовик при этом показывал раньше 0,8 л/час примерно, теперь 1,1 л/час — оборотов всё-таки побольше. Клемы с аккумулятора ещё не скидывал, может поможет, читал, что контролер после перезагрузки может лучше подстроится под новые реалии ХХ.
Зато теперь ощутимо повысилась динамика на низких оборотах, плавность переключения передач, да и заводится лучше хоть на холодную, хоть на горячую, до этого последнее время приходилось пару тройку секунд крутить стартером. Обороты на ХХ держит стабильно и как следствие на холостых не глохнет.
Потратил на это пару часов, но теперь очень-очень доволен. Ездить снова стало комфортно, а может даже ещё комфортнее! В общем молодец человек, который это придумал! Низкий ему за это поклон! Рекомендую проделать данную операцию всем владельцам десятого семейства ваз, про устройство дроссельных заслонок других моделей сказать не могу, но про это хватает информации в сети! Всем стабильных оборотов!

Лада 2110 PhiX ›
Бортжурнал ›
Дроссель 54 мм на ВАЗ 2110

Всем привет. Я давно планировал выполнить такую полезную процедуру, как чистка дроссельного узла, но как то всё руки не доходили. А тут случайно наткнулся на объявление о продаже тюнячего дросселя с дыркой аж 54 мм.

У меня присутствовали некоторые признаки грязного ДУ, машина дергалась при сбросе и наборе газа, особенно с холостых. Например, катишься ты на холостых, плавно давишь газульку и вместо плавного ускорения получаешь пинок.

Установка
Для установки дросселя 54мм понадобится ключик на 13, отвертка и новая прокладка под дроссель.
Дроссельный узел крепится к ресиверу всего двумя гайками на тринадцать, но прежде чем их открутить следует отсоединить тросик газа и все шланги.

Сначала, отсоединяем тросик газа от заслонки. Для этого с помощью плоской отвертки следует снять стопорную пластину, повернуть привод дросселя и вывести конец троса из паза.

Затем отсоединяем все шланги и патрубки идущие к дросселю, а именно, воздушный патрубок, шланг идущий к абсорберу, шланги подогрева дросселя и малой вентиляции картера. Большой воздушный патрубок лучше снять полностью, чтобы не мешался.

В воздушном патрубке присутствует некоторое количество масла, хороший повод задуматься о маслопомойке.

Предвидя комментарии, типа, «масло во впуске – хана мотору», поясняю, мотор частенько кручу в отсечку, а она у меня на 7300 оборотов. Как известно, если даже новый мотор крутить в редлайн, то и на нем будет кидать масло во впуск.

Старый дроссель оказался довольно грязным. Грязное отверстие под датчик холостого хода, возможно, в этом и была причина дерганья.

Новый дроссель ставим в обратном порядке. Для лучшей лучшести прокладку посадил на герметик. Кстати, штатная прокладка оказалась как раз под диаметр нового дросселя, ничего допиливать не пришлось.

Доработка
Перед установкой нового дросселя я решил немного его доработать. Суть доработки заключается в спиливании сильно торчащих винтов, которые держат заслонку. Тут всё просто, берем небольшой напильник и пилим винты пока всё не станет по феншую.

Фото нового дросселя до доработки я не сделал, но можно сравнить со старым ДУ.

С помощью такой доработки, теоретически, можно уменьшить нежелательные завихрения воздушного потока. На практике вряд ли это серьёзно повлияет на наполнение, но хуже то точно не будет.

Итоги:
Пропали дерганья при наборе и сбросе газа. На новом дросселе более жёсткая возвратная пружинка, по первой было не привычно, но прикатавшись очень понравилось. Некоторые даже ставят двойную пружину, но думаю это слишком жестко. По приходу могу сказать точно, что хуже не стало, на уровне самовнушения, машина поехала лучше.

Лада 2110 Не серийный «Сток» ›
Бортжурнал ›
Мд -тюнинг или…

Доброго всем времени суток.
Относительно недавно набрел на просторах всемирной паутины на информацию о диковиной доработке дроссельной заслонки под названием МД — Тюнинг.
Не будем останавливаться над тем, кто когда и как это все изобрел, и как это работает по заверению автора (кому интересно — Googlим интернет).
Интерес появился, и было решено поставить эксперимент т.к. ничего нормально внятного, кроме «неописуемых восторгов» счастливых обладателей, либо чисто коммерческих продвижений данной темы как то не нашлось.
Итого: имеем на руках снятый абсолютно серийный 46 дроссель. Берем фрезу и бормашинку и выгрызаем 2 канавки как и положено по ихнему буржуйскому МД Дроссельному ФЭН Шую.
После переживаем за возможно испорченную заслонку, но собираемся с мужеством, ставим все обратно на автомобиль и едем на тест драйв.
Что же получилось. Имеем хороший подхват в самом начале дросселирования до 20-23% открытия дросселя, НО дальше мы по ощущениям получаем «пустоту» в тяге при дальнейшем нажатии на педаль газа, ощущение которой, с ростом оборотов двигателя, немного уходит. Педаль становится достаточно чувствительной, появляется весь негатив, как от установки тюненг дросселя

52мм. При трогании приходится больше играть сцеплением. Короче наступает пора расстраиваться за испорченную заслонку.
Но тюнинг — он и в Африке тюнинг. А следовательно пришла пора включать свою голову, а не пользоваться указаниями «партнеров» из не очень дружественной нам страны )))
Проблема была очевидна — канавки выполняют роль имитации заслонки большего диаметра в начальной фазе дросселирования т.к. канавки как раз и способствуют увеличению пропускной способности и площади проходного сечения самой заслонки. К тому же просто «наковыряв» круглых канавок фрезой, не придав им более правильной формы, мы все реакции от педали только ухудшаем — аэродинамику никто не отменял.
После внимательного изучения корпуса заслонки было решено поменять прежнюю концепцию. Хотелось получить более приятный отклик педали во всех режимах — малого (до 25%) среднего (от 25 до 50%) и мощностного (педаль нажата больше чем на 50%) дросселирования. А так же сгладить эффект нервной педали в начальной фазе, на сколько это возможно.
Приступаем.
Суть доработок дросселя (не замены на увеличенный) всегда сводится к улучшению, изменению аэродинамики. Поэтому приступаем к исправлению и частичному удалению всех сопротивлений и зон возмущения и завихрения воздуха внутри дроссельной заслонки. Задача — заставить воздух течь с минимальными возмущениями.
Фото недоработанных заслонок буду использовать с просторов интернета, свои не делал, да и не к чему собственно.
Смотрим на вход в заслонку и видим это

Самое начало — это большая кривая ступень на самом входе. Убрать !

Далее переворачиваем и смотрим с обратной стороны:

Все ступени острые грани приводим в соответствие:

МД — канавкам придаем форму, (которую впоследствии нашел в интернете) :

повторить эту форму за дросселем на 100% не получится из-за нехватки места, но все таки сгладить надо именно по этой форме, на сколько это возможно.

Собираем и едем на тест драйв.
Стало лучше внизу и в начале средней фазы т.к. дроссельная заслонка теперь дольше находится в зоне проточки. Но верх по отношению к первым двум фазам все равно скучный.

Сняв все решил идти до конца и выжать из этого дросселя побольше.
Берем бормашинку и режем «правду матку» — т.е. шток заслонки:

Еще раз проходим все пункты, проточенные ранее немного дорабатывая их.
Дополнительно были увеличены по высоте отверстия крепления дросселя к ресиверу, т.к. при установке выяснилось, что воздушное отверстие в корпусе дросселя не совпадает с отверстием в ресивере и из-за смещения, внутри есть ступенька. Теперь же при установке появилась возможность регулировки корпуса заслонки вверх-вниз.
Шкурим и собираем все на автомобиль.
То, что дала эта доработка, я бы никогда не попытался да же спрогнозировать. Машина поехал веселее, причем очень — во всем диапазоне. Захотелось тормоза по мощнее )))
Машина легко трогается и уверенно набирает обороты, на пике момента двигатель реально стал ехать гораздо лучше.
Дал прокатится другу, который ездит на моем авто и знает его. На вопрос, что изменилось по его мнению ?, он перебрал все — начиная от прошивки, заканчивая установкой тюненговых валов (у меня стоят серийные). И долго еще удивлялся, что все это дала просто одна дроссельная заслонка.
Тесты по трассе с загрузкой 4 человека + багаж показали, что машина стала заметно меньше чувствовать загрузку. Комфортные скорости движения выросли. Звук двигателя стал помягче, но это скорее всего следствие исчезновения ступеньки в ресивере т.к. шуму она давала думаю не мало.
Расход топлива не увеличился, но и на газ пока давлю от души — машина провоцирует на более агрессивное вождение. Не наигрался пока )))
Опыт по эксплуатации продолжается. Отчеты впереди.

Читайте также:

Как заменить предохранитель центрального замка на Ваз 2110 своими рукамиОтлично, теперь перейдем к пошаговой инструкции…

Ремонт бардачка Ваз 2110 Многие владельцы автомобилей Ваз 2110 сталкивались со следующей проблемой — открыть…

Лада 2110 Проект «Регата 412» › Бортжурнал › Оплетка на руль с AliExpress Пришла наконец-то…

Peugeot 307 SW Udo_Ble_творитель › Бортжурнал › Тонировка противотуманных фар пленкой Давно была у меня…

Лада 2109 Колхозный корч › Бортжурнал › Замена сцепления и облегченный маховик Дело было так:…

Чем отличается дроссельная заслонка на ВАЗ 2110?

Инжекторная система впрыска топлива – большое преимущество автомобиля ВАЗ 2110 перед карбюраторными моделями отечественного автопрома. Она дает существенную экономию топлива, да и работа системы более стабильна, чем работа карбюратора. Однако это не отменяет обязательных мер по уходу – дроссельная заслонка ВАЗ 2110 требует особенного внимания автомобилиста.

Принцип работы дроссельной заслонки

Работа дроссельной заслонки заключается в подаче кислорода, который необходим двигателю для правильной работы. Именно с помощью этого клапана регулируется подача воздуха в двигатель при сгорании топливной смеси. Воздух в цилиндры поступает из окружающей среды при открытии клапана, предварительно проходя очистку через воздушный фильтр автомобиля. Поворот заслонки, открывающий дорогу воздуху, происходит за счет нажатия на педаль газа.

Работа дроссельной заслонки ВАЗ 2110

При этом на тахометре увеличивается количество оборотов. В автомобиле ВАЗ 2110 управление дроссельной заслонкой электронное, что позволяет выполнять больше полезной работы, чем при механическом типе. Дроссельная заслонка ВАЗ 2110 находится под капотом автомобиля, в центральной его части. Как правило, она расположена между впускным коллектором и воздушным фильтром, все эти устройства взаимодействуют между собой. В некоторых сборках автомобиля ВАЗ 2110 возможно расположение с пассажирской стороны автомобиля.

В работе дроссельной заслонки также берут участие несколько датчиков. Основной из них – датчик расходомера воздуха. Именно он выполняет электронный контроль подачи воздуха в двигатель. При проблемах в работе дроссельной заслонки чаще всего он является причиной сбоев. Также одной из частых причин плохой работы дроссельной заслонки в автомобиле ВАЗ 2110 является частичное или полное загрязнения клапана. Происходит это за счет несвоевременной замены воздушного фильтра и сказывается на работе двигателя – само собой, в худшую сторону.

Дроссельная заслонка автомобиля ВАЗ 2110

Работа двигателя напрямую зависит от количества воздуха, который поступает с топливной смесью. Если поступление воздуха ограничено, топливной смеси его будет недостаточно для полноценного сгорания.

Чистка дроссельной заслонки – когда приступать?

Для каждого владельца ВАЗ 2110 рано или поздно наступает момент, когда необходимо самостоятельно произвести чистку дроссельной заслонки. Одним из характерных признаков ее загрязнения является нестабильная работа двигателя. На холостом ходу двигатель может работать неравномерно, в некоторых случаях и вовсе глохнуть. При попытках завести мотор могут возникать задержки.

Чистка дроссельной заслонки ВАЗ 2110

При нормальной работе двигателя количество оборотов на тахометре в рабочем режиме должно быть 900 об/мин, значение должно быть стабильным. Плавающие на тахометре обороты, непривычные звуки из выхлопной трубы – все это тоже признаки загрязненного клапана. При движении автомобиля на большой скорости заметно увеличится расход топлива, при движении на низкой скорости возможны подергивания. В обоих случаях двигатель автомобиля будет работать в нагрузку.

Заслонка загрязняется из-за масляной пыли и различных газов. Они оседают на клапане дроссельной заслонки – увидеть их можно невооруженным глазом. Поскольку тип устройства дроссельной заслонки не сложный, потом можно сделать чистку самостоятельно, не покидая пределы гаража. Для чистки заслонки ВАЗ 2110 необходим стандартный набор инструментов, а также любое средство для чистки инжектора или карбюратора – по своим химическим свойствам все они подходят для этой задачи.

Загрязненный клапан дроссельной заслонки ВАЗ 2110

В сервисной книге автомобиля указано проводить чистку заслонки один раз на 35 000 км. Как показывает практика, данное действие лучше выполнять чаще, минимум один раз на 15 000–20 000 км. Чистка дроссельной заслонки не заберет у вас много времени, зато значительно увеличит мощность двигателя. Опытные водители постоянно следят за состоянием клапана, и даже если проблем в работе двигателя не наблюдается, удаляют отложения на поверхности заслонки.

Поверхностное вмешательство или глубокая чистка?

Чистку дроссельной заслонки можно проводить двумя способами. Первый – это поверхностное вмешательство, не требующее полного снятия всего устройства. И второй – это полная чистка, её нужно выполнять в тех случаях, когда двигатель вашего автомобиля работает плохо.

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

Снятие гофры с дроссельной заслонки

Для более детальной чистки дроссельной заслонки в автомобиле ВАЗ 2110 нужно полностью снять весь механизм инжектора. Также рекомендуется заменить прокладку и уплотнительное кольцо, которые входят в ремкомплект дроссельной заслонки, который не составит труда купить в любом автомагазине. Перед началом проведения работ по очистки снимите клеммы с аккумулятора.

Затем отсоедините все воздушные патрубки, подключенные к дроссельному узлу. После этого снимите крепления тросика газа и открутите саму дроссельную заслонку. Крепится она на двух болтах, которые вкручены в корпус двигателя. Электронные датчики отсоединять нужно осторожно, не допуская их повреждения.

Отсоединение воздушных патрубков дроссельного узла

После этого возьмите химическое средство и обработайте весь корпус и все канавки дроссельной заслонки. Делайте это, пока полностью не избавитесь от грязи. Также можно сделать чистку датчика расходомера воздуха. Для этого аккуратно обработайте его волоски средством для чистки и снимите грязь щеткой. Дайте всему устройству время полностью высохнуть и приступайте к обратной сборке. Не забывайте сменить прокладку и кольцо, которые расположены в гофре. Также обратите внимание, все ли воздушные патрубки целые. Возможно, некоторые требуют замены на новые. Для максимального эффекта можно также заменить воздушный фильтр.

Четырёхдроссельный впуск

Когда автолюбитель задумывается о тюнинге двигателя, то в большинстве случаев он рассчитывает незначительно увеличить его объём, доработать ГБЦ и установить спортивный распредвал. Более смелые устанавливают турбонаддув или систему черырёхдроссельного впуска.

Для получения заметной прибавки в мощности от дросселей нужно установить верховой распредвал. Дроссели не должны препятствовать движению воздушного потока до входа в цилиндр, и основная отдача от них требуется на высоких оборотах двигателя, когда стандартный ресивер уже не справляется. Здесь очень важно грамотно отнестись к точной развесовке и облегчению шатунно-поршневой группы. Ведь при скорости вращения коленвала около 8000 об./мин. каждый несбалансированный грамм может привести к выходу из строя всей системы. Для лучшей отдачи придётся поменять и выхлопную систему. В идеале, увеличить впускные и выпускные каналы в головке блока цилиндров и установить увеличенные клапана. Если вас это не пугает, то стоит изучить черырёхдроссельный впуск более подробно. Поэтому сначала рассмотрим существующие системы.

На обычных автомобилях впускная система включает в себя воздушный фильтр, дроссельную заслонку и впускной коллектор. Дроссельная заслонка открывает доступ воздуха в цилиндры двигателя. Всасывание воздуха происходит в определённой последовательности, в зависимости от того, какой в данный момент цилиндр работает на впуск. Такой тип впускных коллекторов используется на серийных инжекторных автомобилях. Здесь важна длина впускных труб коллектора, от которых зависит режим работы двигателя. Длинные впускные трубы улучшают работу на низких и средних оборотах, тогда как использование короткого впуска ведёт к повышению мощности на высоких оборотах двигателя.

На рисунке изображена конструкция обычного впускного коллектора. Основным его недостатком является то, что воздух поступает быстрее в первый цилиндр от дроссельной заслонки. Количество воздуха тоже пропорционально расстоянию от дросселя, поэтому в последний цилиндр его поступает намного меньше.

В высокооборотистых двигателях находит применение ресивер типа «банка», который оснащается короткими патрубками внутри («мегафоны» или «диффузоры»), что хорошо видно на приведенном рисунке.

При высоких оборотах двигателя он уменьшает колебания воздуха и приводит к увеличению наполнения цилиндров. К сожалению, он тоже имеет недостатки, присущие впускному коллектору. Поэтому, в основном, применяется в двигателях с турбонаддувом, и когда требуется объединить все впускные каналы.

Идеальным вариантом для двигателя является четырёхдроссельный впуск. В этом варианте каждый цилиндр оснащён независимой дроссельной заслонкой, что избавляет систему от резонансных колебаний воздуха, возникающих между цилиндрами во время впуска. При этом, во всём диапазоне оборотов, от холостых до максимальных, двигатель работает намного стабильнее.

В автомобили ВАЗ со спортивными двигателями устанавливается четырёхдроссельный впуск или — в простонародье — «дудки», которые обеспечивают раздельный впуск воздуха. При этом они объединены общим каналом для вакуумного усилителя тормозов, датчика абсолютного давления (ДАД), регулятора давления топлива (РДТ) и регулятора холостого хода (РХХ). Учтите, что при установке четырёхдроссельного впуска расчёт воздуха берётся не по датчику массового расхода воздуха (ДМРВ), а по ДАДу и длительным замерам расхода воздуха двигателя при разных режимах работы. Так что установка четырёхдроссельного впуска не так проста, как кажется со стороны.

Четырёхдроссельный впуск «TEAM80»

Система четырёхдроссельного впуска «TEAM80» предназначена для установки на 16-ти клапанные двигатели производства «АвтоВАЗ». Такой впуск является лучшей альтернативой стандартному впускному коллектору, так как обеспечивает оптимальную передачу топливной смеси в двигатель.

Существуют варианты исполнения для 8-ми и 16-ти клапанных двигателей переднеприводных моделей ВАЗ, а также и для мотора «классики». Отличительной особенностью дросселей от компании «TEAM80» является то, что дроссельный модуль накрыт воздухосборным коробом максимально увеличенного объёма (по типу спортивного ресивера). Это позволяет производить установку узла без доработок кузова (за исключением установки на «Самару» и «Самару-2» с двигателем 16V) и использовать один стандартный «нулевик». Также короб позволяет сохранить в системе ДМРВ и облегчает подключение РХХ.

Четырёхдроссельный впуск приводит к уменьшению длины впускного тракта, уменьшая количество поворотов. Вследствие этого мы получаем облегчённую тягу воздушной смеси в цилиндры мотора, а значит, заметно повышается КПД двигателя ВАЗ, также увеличивается его мощность и крутящий момент. «Дудки» впуска изготавливаются из прочного металла, что позволяет использовать этот вид впускного коллектора на автомобилях с ранним зажиганием. Взрывы во впускном тракте не приведут к остаточным деформациям элементов конструкции.

Система выполнена таким образом, что все четыре дроссельных заслонки приводятся в действие одним соосным механизмом, имеющим стандартное крепление тросика. С противоположной стороны от «колеса управления» устанавливается стандартный датчик положения дроссельной заслонки (ДПДЗ). Четырёхдроссельный впуск «TEAM80» оснащается трубкой, объединяющей все четыре цилиндра, которая обеспечивает работоспособность вакуумного усилителя тормозов.

Четырёхдроссельный впуск «PROSPORT»

Система четырёхдроссельного впуска «PROSPORT» представлена в следующих вариантах исполнения:

Многодроссельные узлы «PROSPORT» являются «бюджетной» альтернативой дросселям «TEAM80». В основе их конструкции применены стандартные дроссельные патрубки ВАЗ 2112. Все четыре заслонки диаметром 46 мм объединены одной внешней осью и приводятся в движение при помощи стандартного крепления троса газа, размещённого на одном из дроссельных патрубков.

Как и в случае с дросселями от компании «TEAM80», вертикальное исполнение системы четырёхдроссельного впуска не требует для установки какие-либо доработки кузова (за тем же исключением установки на 16-ти клапанную «Самару» и «Самару-2»). Однако, для установки горизонтальной системы потребуется произвести определённые работы, направленные на обеспечение необходимого пространства и прямого попадания воздуха в «дудки». Как правило, для этих целей стандартный радиатор охлаждения заменяют на другую, более подходящую по габаритам модель. Также может потребоваться доработка рамки радиатора.
