Задние дисковые тормоза на ваз 21214

Комплект заднего тормозного механизма с дисками и суппортами для ВАЗ 2121-2131, LADA 4×4, Сhevrolet NIVA

Комплект задних дисковых тормозов Tornado Niva с механическим приводом стояночного тормоза .

Комплект предназначен для установки на любой автомобиль ВАЗ 2121-2131, Lada 4×4, Niva, Chevrolet Niva и их модификации.

Главные преимущества задних дисковых тормозов перед барабанными:
— своевременное, мягкое, информативное срабатывание;
— установка ЗДТ уменьшает тормозной путь до 10% (лучший эффект достигается установкой передних усиленных тормозов).

Одно из преимуществ задних тормозов Tornado — саморегулирующийся механизм. Благодаря ему вам не нужно постоянно корректировать трос стояночного тормоза. Регулировка производится при монтаже, а потом только в случае растягивания троса или его замены. Удобно и никаких лишних хлопот! Функцию распределения тормозного усилия осуществляет штатная система, которая не требует никаких изменений.

• В устройстве применен принцип разделения рабочих и стояночных тормозных механизмов
• Комплект соединяется со штатной гидравлической системой и штатными тросами стояночной тормозной системы (ручником)
• При производстве деталей комплекта используются: компьютерное моделирование, программируемая высокоточная обработка металла, лазерная резка
• Не требует дополнительных регулировок при эксплуатации

Комплект задних тормозов Торнадо Нива содержит все необходимое для установки.
Инструкция по установке задних тормозов Tornado Niva(см. инструкцию по установке и комплектации)

Если у вас есть соответствующая квалификация, необходимые условия и инструменты, вы можете самостоятельно установить данное устройство, внимательно следуя инструкции. Однако если подобного опыта и умений у вас нет, лучше обратитесь к профессионалам.

Данный комплект соответствующий всем требованиям безопасности! И имеет государственный Сертификат соответствия

Нажав на кнопку вы получите всю информацию по доставке и оплате удобного для вас способа получения товара.
Наши сотрудники рассчитают для вас самый выгодный способ доставки выбранного вами товара.

Самовывоз для всех, кому удобно в Москве самостоятельно забрать и оплатить выбранный вами товар.

Доставка почтой или EMS Почтой. Предпочтительней для покупателей которые живут в районах где поблизости нет отделений транспортных компаний. Не весть товар можно отправлять почтой (ограничение по весу и габаритам). Мы прокнсультируем вас о более удобном способе доставки.

Доставку курьером осуществляем только по Москве и Московской области.
Покупателем предоставляются адрес и телефон места доставки товара, Ф.И.О. ответственного за приемку товара, его телефон. При передаче товара Покупателю (Представителю) осуществляется проверка качества, количества, комплектности передаваемого товара.

Доставка Транспортными компаниями самый удобный и выгодный а часто и единственный способ получения заказанной вами запчасти. Мы работаем с любыми удобными для вас Транспортными компаниями. Которые находятся в Москве.

Выдержка из «Условия Гарантии на автозапчасти»

1.1. Гарантийный срок (кроме электрических деталей) на оригинальные запасные части составляет 6 (шесть) месяцев или 30 (тридцать) тысяч км. пробега, и 3 (три) месяца или 5 (пять) тысяч км. пробега если приобретаемый Товар относится к категории «неоригинальный», (что наступит ранее), если иное не определено Изготовителем или Продавцом данной запасной части.
С полными условиями гарантии вы можете ознакомится пройдя по ссылке: Условия гарантии на Автозапчасти

Комплект задних дисковых тормозов TORNADO R16 ВАЗ 2121-2131 /Нива/, 2123 /Нива-Шевроле/

• Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
• Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
• Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
• Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
  (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
• Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Способы оплаты

Варианты доставки

Варианты самовывоза

Товар добавлен в закладки!

• Описание
• Отзывы

Задние дисковые тормоза «TORNADO» с механическим приводом стояночного тормоза

рекомендуются для установки на автомобили с целью уменьшения тормозного пути, повышения безопасности, надёжности и эффективности работы тормозной системы.

Комплект рассчитан для установки на автомобили LADA 4х4 (ВАЗ 2121, 21213, 21214, 2131 Нива) и их модификации, CHEVROLET NIVA (ВАЗ 2123 Нива-Шевроле).

После монтажа комплекта допустима установка колёсных диcков не менее R16.

Главные преимущества задних дисковых тормозов перед барабанными:

— своевременное, мягкое, информативное срабатывание;

— механизм ручного тормоза — саморегулирующийся (не надо регулировать трос ручника и «подводить» колодки);

— установка ЗДТ уменьшает тормозной путь до 10% (лучший эффект достигается установкой передних усиленных тормозов).

Колодки рабочего тормоза осуществляют функцию стояночного, экстренного или экстремального торможения. Срабатывание задних тормозных механизмов происходит своевременно, повышая информативность педали тормоза, что позволяет более эффективно использовать тормозную систему при динамичном вождении.

Устройство снабжено встроенным саморегулирующим механизмом, не требующим регулировки троса стояночного тормоза. Регулировка троса стояночного тормоза производится в случае его растягивания или замены.

Устройство соединяется со штатной гидравлической системой и штатными тросами стояночной тормозной системы (ручником).

Штатным регулятором давления осуществляется функция распределения тормозного усилия.

Для установки комплекта не требуется внесение каких-либо конструктивных изменений и дополнительных затрат.

Не требует дополнительных регулировок при эксплуатации.

В каждом комплекте содержится всё необходимое для монтажа устройства, подробная инструкция с иллюстрациями и сертификат соответствия.

Сертификат соответствия даёт право легально устанавливать комплект ЗДТ ТОРНАДО на транспортное средство и проходить государственный ТО и регистрационные процедуры в ГИБДД РФ.

Задние дисковые тормоза на Ниву своими руками

Несмотря на то, что Нива 2121 все еще пользуется большой популярностью среди жителей нашей страны, множество ее систем на данный момент уже являются достаточно устаревшими. Как вариант, многие автовладельцы пытаются тем или иным способом оттюнинговать свое транспортное средство.

Один из возможных способов модернизации тут – установить задние дисковые тормоза на Ниву. О том, как это делается, а также возможен ли монтаж ЗДТ на Ниву вообще, мы и поговорим сейчас.

Установка задних дисковых тормозов на Ниву

Многие автолюбители прибегали к подобному способу модернизации своего авто. При этом, как правило, тормозные диски брались с «Соболя», а суппорты – снимались с «Оки». Стоит отметить, что готовый результат получался часто на порядок хуже, чем был ожидаемый эффект. Гидравлика отсутствовала, часто возникали проблемы с ручным тормозом, случались и другие неприятные ситуации, так что езда на таком тюнингованном автомобиле ничего хорошего не приносила. Да и пройти техосмотр после подобной модернизации не получится.

Альтернативное решение

В то же время, установить нормальные ЗДТ на Ниву своими руками все-таки можно. Для этого необходимо подобрать подходящие суппорты, у которых имеется привод ручника. Не стоит искать среди отечественных моделей – у нас подходящего аналога нет. Оптимальным решением тут будут импортные варианты, и, прежде всего, суппорты от торговой марки Ниссан. Стояночные тормоза такого типа базируется на принципе раздельно-функционирующей системы. К примеру, на японских автомобилях Тойота барабан фактически и играет роль стояночного тормоза, тогда как основное торможение происходит с помощью дисков.

Почему стоит поставить ниссановские дисковые тормоза на Ниву

Основное преимущество подобного варианта состоит в наличии интегрированного привода стояночного тормоза. Система функционирует следующим образом: после нажатия на ручник, на механический привод передается вращение посредством тросика. Благодаря таким движениям выталкивается поршень, с помощью чего тормозной диск зажимается между колодками.

Стоит также отметить, что подобное решение позволит без проблем пройти технический осмотр. В то же время, необходимо будет заняться сертификацией, что отнимет у вас немного времени.

С чего начать

Приступить к процессу установки задних дисковых тормозов на Ниву следует с осмотра задней балки. В случае если есть определенные претензии к элементу, его нужно снять. Найти новую балку не составит никакого труда – в том числе, подойдут опоры и от Нивы-Шевроле. Старый редуктор можно оставить, но нужно будет приделать новую проводку.

Далее приступаем к выбору самих дисковых тормозов. Если вы все-таки решитесь монтировать устройство от «Соболя», то установку нужно будет проводить только с наружной стороны. Стоит отметить, что подобные диски являются вентилируемыми, в результате чего задача будет несколько сложнее. Также могут возникнуть и проблемы с поиском суппортов, которые подойдут по своим размерам. Стачивать диски нежелательно, ведь, в конце концов, их толщина может достигнуть 7 миллиметров, что является критическим показателем.

Неплохо будет переделать оригинальные фронтальные диски. Тут необходимо лишь расточить отверстие по центру до 122,5 мм. Стандартный показатель достигает 108 мм, так что много работы не предвидится.

Устанавливать задние дисковые тормоза на Ниву 2121 следует с изнаночной стороны задней ступицы. В результате, готовая конструкция будет достаточно сильно напоминать фронтальные тормоза с Нивы. Естественно, необходимой будет также установка новых колесных шпилек. Их также можно взять с оригинальных фронтальных колес. После этого остается лишь запрессовать шпильки. Затем следует заняться затягиванием колесных гаек. Делать это нужно при помощи внедрения шайб. Важно, чтобы диск четко сел на свое место. Чтобы устройство не шаталось после завершения монтажных работ, вкручиваем гайки через одну.

Устанавливаем новые суппорты

Тут лучше всего подходят ниссановские суппорты BlueBird U12. Стоит отметить, что вес иномарки практически идентичен Ниве, что служит дополнительным плюсом для выбора данного устройства. Из лучших тормозных колодок стоит отметить Lucas.

Прежде чем начинать работу, необходимо подготовить чертеж для переходных пластин. Делается все из 16-миллиметровой стальной пластины. Удаляем щиток барабана, куда и устанавливаем готовую пластину. После остается лишь установить в подходящую позицию полуось, после чего закрепить конструкцию. В качестве крепежных элементов можно использовать болты из крышки подшипника.

Если правильно все выполнить, переходная пластина надежно прижимается к опоре и крышке. После занимается креплением подшипника.

Чтобы защитить устройство от грязи. Делаем новый щиток. Сначала подготавливаем картонную заготовку, после чего по ее контуру вырезаем щиток из металлического листа толщиной 1 мм. Важно правильно сделать отверстия, согласно нашему шаблону.

При помощи четырех болтов крепим щиток к переходной пластине. Затем туда же крепится скоба суппорта. Если последняя начнет мешать движению тормозного диска, используем небольшую подложку. Далее в скобу вставляются сами колодки. Делая все правильно, никаких трудностей у вас с этим не возникнет.

Последующим шагом будет установка тормозных трубок. Тут необходимо брать шланги из резины – металлические модели воткнуть в суппорт не получится.

Так как в результате монтажа трос привода стояночного тормоза будет находиться снизу, то у нас выйдет два свободных кронштейна. К ним мы крепим шланг из резины, что идет от суппорта, а также металлическую трубку, что исходит от центрального тройника. Важно, чтобы тормозной шланг был небольшим, так что подойдет модель от «Копейки». Железную трубку выбираем по размерам.

Шланг соединяем с суппортом при помощи штуцера.

Копеечный болт слишком большой, так что его придется искать переходник. Заворачивать болты необходимо исключительно при помощи одноразовых шайб из меди.

Тормозная трубка соединяется со шлангом из железа в том месте, где раньше был трос ручника. Трубку прокладываем любым удобным способом, важно лишь закрепить ее не в одном, а сразу в нескольких точках. В местах соприкосновения трубок с фиксаторами необходимо использовать дополнительную защиту (просто заворачиваем элементы в резину или же обматываем специальным резиновым скотчем).

После этого делаем трос ручника. В качестве основы выступает оригинальный вариант с Нивы. Просто с него устраняется крепежная пластинка, а затем укорачивается пружина примерно в 2 раза. Пыльник берем с Москвича. Далее крепим трос к приводу ручника. Прикрепляем его к небольшому крючку, который находится на суппорте. Для смазки используем «Литолом-24».

Когда все элементы будут готовы, начинаем окончательную сборку системы. Важно не забыть переработать регулятор давления заднего тормоза. Стоит отметить, что задние дисковые тормоза Нива отличаются повышенной производительностью, так что заняться регулятором придется через 500 километров пробега, когда колодки немножко притрутся.

Напоследок

Мы обсудили, как можно установить ЗДТ на Ниву. Подобное решение позволит существенно улучшить работоспособность тормозной системы, сделать ее более безопасной и эффективной. В то же время, для проведения данных работ нужно хорошо разбираться в особенностях функционирования транспортного средства. Если у вас отсутствуют должные знания и умения, стоит обратиться к профессионалам, ведь, повредив тормоза, вы можете попасть в непредвиденную ситуацию на дороге. Что чревато серьезными последствиями.

Смотрим видео установка задних дисковых тормозов на Ниву 2121:

Задние дисковые тормоза на ваз 21214

Во время работы над полной реконструкцией автомобиля ВАЗ-21213 мне в голову пришла мысль об установке на заднюю ось дисковых тормозов. История знает много попыток сделать это, в том числе и удачных. Но большинство этих переделок заканчиваются тем, что устанавливаются тормозные диски от Соболя и суппорта от Оки! А как же ручник? Гидравлика? Это не серьезно, т. к. настоящая гидравлическая система стояночного тормоза очень сложна, необходимо устройство, которое будет поддерживать высокое давление в тормозной системе. Как мне удалось узнать, чтобы этого добиться, нужно достать очень дорогие и редкие детали! А использование простого рабочего цилиндра (например, часто используют главный цилиндр сцепления) не обеспечит необходимого эффекта. Т. к. при длительной стоянке, манжеты главного цилиндра неизбежно начнут перепускать жидкость, и это приведет к тому, что давление в тормозной системе снизится, и машина покатится! К тому же такое исполнение стояночного тормоза никогда не пройдет сертификацию, что не позволит Вам пройти техосмотр.

Выход есть только один! При установке тормозного диска на заднюю ось нужен суппорт со специальным приводом «ручника». Выбор пал на марку Nissan, т. к. я уже один раз устанавливал задние тормозные суппорта этой фирмы на свой Москвич 214145 «Святогор».

На многих импортных автомобилях с задними дисковыми тормозами стояночный тормоз — это отдельная система. Как, например, у Toyota. Они используют тормозной диск со встроенным внутри тормозным барабаном. При этом основное торможение производится за счет колодок дискового тормоза, а стояночный тормоз работает за счет маленького барабанного тормозного механизма, находящегося внутри тормозного диска.

Задние суппорта Nissan хороши тем, что в них встроен специальный механический привод стояночного тормоза. Т. е. когда Вы дергаете «ручник», тросик поворачивает ось механического привода, и поршень выталкивается, сжимая колодками тормозной диск.

Эта система, естественно, соответствует общепринятым стандартам, и при желании можно все-таки пройти сертификацию, тем самым зарегистрировав «переделку» тормозной системы в Вашем автомобиле. В этом случае проблем с техосмотром не будет! Но сертификация занимает много времени, к тому же не факт, что ее удастся пройти в нашем городе… Поэтому решать Вам!

Много времени ушло на выбор тормозного диска. Диск от Соболя подходит за заднюю ступицу Нивы, но эти диски выпускаются только вентилируемые, а найти под них суппорт, рассчитанный на такую толщину, очень сложно! Так как задние тормоза не нуждаются в дополнительном охлаждении. Можно было бы их, конечно, проточить, но тогда диск становился совсем тонким (менее 7 мм).

В конце концов было решено переделать родной Нивовский тормозной диск (передний). Все, что было нужно для установки его на ступицу – это расточить центральное отверстие до 122,5 мм. Т.е. «снять» по кругу 7,25 мм. (изначально там отверстие где-то 108 мм).

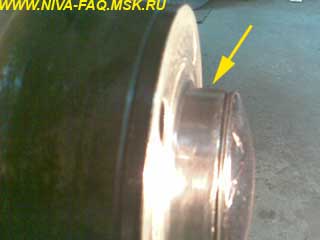

После этого диск заподлицо ставится на посадочное место с обратной стороны задней ступицы. Конструкция получается аналогичной передней. Из-за того, что диск оказывается позади ступицы (как спереди), шпильки колес тоже нужно поменять на передние!

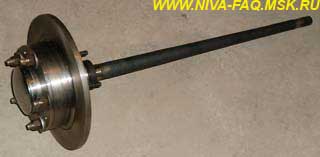

Установив тормозной диск на заднюю ступицу и запрессовав колесные шпильки, нужно затянуть колесные гайки (подложив шайбы), для того, чтобы диск окончательно сел на посадочное место! Чтобы избежать перекоса, гайки следует затягивать через одну, как бы крест-накрест!

ВАЖНЫЙ ФАКТ:
На ступице диаметр центральной посадочной части под диск получается = 98 мм, такой же диаметр центрального отверстия имеют родные диски для НИВЫ. НО!! В связи с тем, что тормозной барабан (стоявший на ступице) был заменен на тормозной диск (стоящий за ступицей), на ступице имеется фаска диаметром 100 мм!, которую необходимо обязательно сточить. т. к. она не дает колесному диску сесть вплотную на ступицу, и диск будет сильно «бить», т. к. не сядет до конца!

Далее настает черед тормозных суппортов…

На авто-разборе были выбраны «контрактные» суппорта из Японии от автомобиля Nissan BlueBird U12 (он имеет схожую массу). Также были приобретены новые тормозные колодки фирмы Lucas:

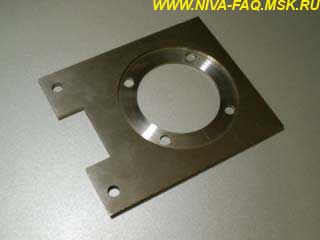

За несколько дней был составлен чертеж (см. ниже), по которому впоследствии из стали толщиной 6 мм были выточены две одинаковые переходные пластины:

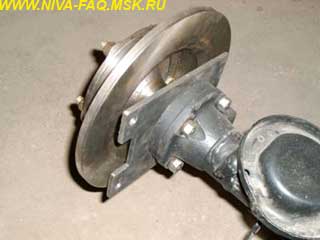

Переходная пластина устанавливается своим посадочным местом в торец балки вместо щитка барабана. При этом уши крепления суппорта должны смотреть в сторону движения автомобиля. Далее вставляется полуось, и болтами, находящимися в крышке подшипника, все стягивается. Переходная пластина оказывается зажатой между балкой и крышкой подшипника. Сам подшипник в это время, как и положено, фиксируется во фланце балки, посадочная глубина которого на 3 мм меньше толщины подшипника. А эти 3 мм дает переходная пластина (или в стандартном исполнении – задний щиток барабанного тормоза):

Далее необходимо изготовить новый грязезащитный щиток.

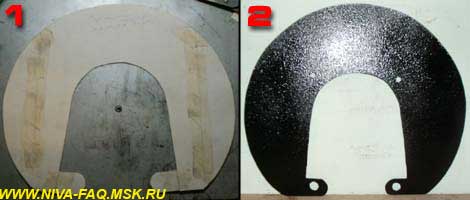

Для этого берем картон, все замеряем, прикладываем и по месту делаем форму (трафарет) будущего щитка. Затем берем лист металла толщиной 1 – 1.2 мм, обводим трафарет маркером или карандашом, берем электролобзик с пилкой по металлу, аккуратно вырезаем и сверлим отверстия.

Самая оптимальная форма щитка (с четырьмя точками крепления) видна ниже на фото:

Прикручиваем щиток к переходной пластине. Придется по месту просверлить два дополнительных отверстия под болт М6 для крепления щитка:

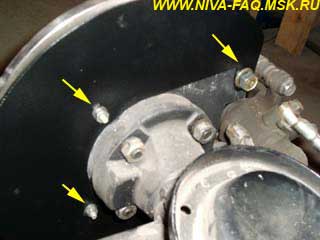

Щиток прикручивается четырьмя болтами. Два небольших болта М6 (на фотографии слева), под них следует подложить широкие шайбы. И два болта М10*30*1,25, которые также крепят скобу тормозного суппорта к переходной пластине. При этом щиток фиксируется очень жестко и не вибрирует:

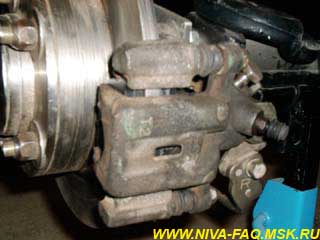

При установке скобы суппорта, в некоторых случаях она может задевать тормозной диск, между ней и переходной пластиной ставится шайба толщиной 1 мм:

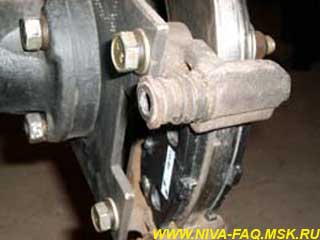

В скобу вставляются колодки. На некоторых колодках может быть установлен «скрипун», такая металлическая пластинка, которая начинает издавать неприятный звук, когда колодка изнашивается до минимального уровня. Она устанавливается на задней колодке и в данном случае может помешать установке колодки на место. Если это происходит – нужно просто удалить ее. Делается это просто кусачками или напильником!

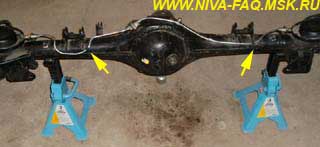

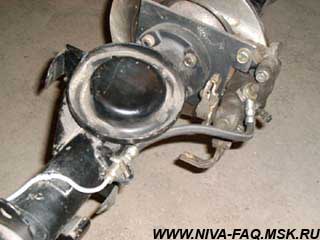

Теперь необходимо проложить тормозные трубки. Металлическую трубку в суппорт не закрутишь, поэтому к суппорту нужно присоединять резиновый тормозной шланг, а его соединять с металлической трубкой:

Т. к. трос ручника будет теперь выходить снизу, освобождаются два кронштейна на самой балке, которые я использовал для крепления сочленения металлической тормозной трубки, идущей от тройника в середине балки, и резинового тормозного шланга, идущего от суппорта. Тормозной шланг я взял от ВАЗ-2101 (короткий). А вот металлические трубки подбираются по месту.

Для того, чтобы соединить тормозной шланг с суппортом, понадобится специальный болт-штуцер. Родной болт от ВАЗ-2101 не подойдет, у него крупная резьба, нужен болт с очень мелкой резьбой, благо при покупке суппорта он там уже был. Если у Вас нет такого болта, Вам понадобится помощь токаря, нужно будет выточить переходник. Это не сложно! Различия болтов показаны на фото ниже:

Не забудьте, что при закручивании этих болтов необходимо использовать одноразовые медные прокладочные шайбы. Повторное использование этих шайб – категорически не допустимо.

Сочленение тормозного шланга с трубкой производится в месте бывшего крепления троса ручника. Далее трубка прокладывается в произвольном порядке, но желательно с учетом стандартного положения. Промежуточные крепления осуществляются в местах показанных на фотографии стрелками, при помощи металлических пластинок штатно приваренных к балке:

Все потенциально опасные места, а также места соприкосновения трубок с фиксаторами нужно обмотать меленьким кусочком сырой резины или двухсторонним резиновым скотчем.

Трос ручника изготавливается на основе штатного. Для этого берется стандартный трос стояночного тормоза автомобиля НИВА.
С него сбивается крепежная опорная пластинка, а пружина укорачивается как минимум на половину! И надеваем на рабочую зону пыльник сцепления от автомобиля Москвич — 2141 (см.фото ниже. ).

После этого трос легко зацепляется за крючок механического привода стояночного тормоза на суппорте. Это соединение нужно смазать смазкой «Литол-24». Сам трос фиксируется на специальном ушке установленном на суппорте.

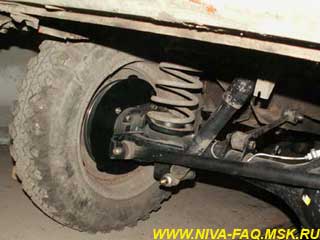

После этого вся конструкция собирается и ставится на машину.

Вам понадобится кое-какое время, что бы заново настроить «колдун» (регулятор давления задних тормозов), т. к. дисковые тормоза имеют большую эффективность торможения. К тому же эту процедуру придется повторить после 300-500 км пробега, когда притрутся колодки!

Как установить дисковые тормоза задние на Ниву Шевроле

Во все автомобили Шевроле Нива, независимо от комплектации устанавливаются тормоза барабанного типа на заднюю ось. Но для того, чтобы улучшить характеристики автомобиля, сократить тормозной путь и предотвратить возникновение экстренных ситуаций на дороге.

На данный момент на рынке существует множество решений для установки на автомобили Шевроле Нива. Одним из наиболее популярных является комплект от компаний АСТ. На момент написания статьи, эти запчасти стоили относительно недорого. И приобрести оборудование возможно на сумму около 20000 рублей.

Задние тормоза после модернизации начинают срабатывать более своевременно. При этом общая эффективность системы повышается. Это особенно актуально при динамичном вождении на высокой скорости.

При этом данные доработки не требуют больших изменений. Компоненты встраиваются в стандартную тормозную систему и не требуют доработок. Работы по замене компонентов можно произвести самостоятельно, достаточно лишь внимательно ознакомиться с инструкцией и запастить необходимым набором инструментов.

Компоненты комплекта по замене тормозной системы:

• тормозные диски
• комплект суппортов
• пара направляющих скоб
• тормозные шланги
• защита диска
• тормозные колодки
• трос стояночного тормоза
• пружины фиксатора
• комплект болтов, шайб

Для проведения работ необходимо так же подготовить небольшой набор инструментов.

• Домкрат и колесный ключ, понадобиться чтобы снять колеса
• Набор рожковых ключей на 8, 10, 13 и 17
• набор торцовых ключей.
• комплект отверток.
• плоскогубцы
• молоток и деревянные проставки
• смазка WD-40
• тормозная жидкость для доливки
• кусачки

Монтаж

Для начала необходимо полностью снять барабанные тормоза на Шевроле Нива. Необходимо оставить полуось и штатные болты, расположенные на ней. Перед сборкой новой тормозной системы необходимо поставить перед полуосью дистанционное кольцо.

После этого на полуось устанавливается план-шайба таким образом, чтобы ее вогнутая сторона была направлена к тормозному диску. Отверстия для суппорта должны быть обращены ввеерх, под небольшим углом.

С помощь штатных болтов на картере нужно закрепить полуось

Тормозной диск устанавливается на фланец так, чтобы обеспечить его плотное прилегание. Иначе во время движения будет появляться сильное биение.

С помощью специальных болтов на план шайбе закрепляется тормозной суппорт.

Комплект для замены барабанных тормозов на дисковые может применяться для нескольких моделей авто. Поэтому для того, чтобы подогнать нужный размер между суппортом и план-шайбой необходимо установить несколько дополнительных шайб.

Щиток для за щиты от грязи устанавливается с внутренней стороны при помощи болтов.

Тормозные шланги различаются в зависимости от места установки и имеют соответствующую длину. Для более качественного соединения используются штуцеры и медные шайбы.

Тормозные шланги лучше всего размещать в стандартных местах крепления. Для этого необходимо проложить их внизу чашки пружины.

Для фиксации тормозных шлангов используются пружины из комплекта. Оптимальное крепление обеспечивается за счет соединения армированных и штатных шлангов за счет штуцера и медных шайб из комплекта.

Если автомобиль комплектуется тройником, расположенным на заднем мосту, то его необходимо заменить на тот, что идет в комплекте для установки.

Трос стояночного тормоза подключается в места штатных креплений. Необходимо внимательно соблюдать порядок установки, чтобы гарантировать правильную работу комплекта.

После соединения всех деталей необходимо внимательно осмотреть всю тормозную магистраль на прочность соединения узлов. После этого желательно протестировать роботу задних колодок и стояночного тормоза.

Томский Клуб Автомобилистов

Информационно — познавательный портал для автомобилистов

Установка задних дисковых тормозов на НИВУ

История знает много попыток сделать это, в том числе и удачных. Но большинство этих переделок заканчиваются тем, что устанавливаются тормозные суппорта от Оки! А как же ручник?

Гидравлика? Это не серьезно, т.к. настоящая гидравлическая система стояночного тормоза очень сложна и ей необходимо устройство, которое будет поддерживать постоянно высокое давление в тормозной системе. Как мне удалось узнать, что бы этого добиться нужно достать очень дорогие и редкие детали! А использование простого рабочего цилиндра (например, зачастую многие «мастера» используют главный цилиндр сцепления) не обеспечит необходимого эффекта. Т.к. при длительной стоянке, манжеты главного цилиндра неизбежно начнут перепускать жидкость, и это приведет к тому, что давление в тормозной системе снизится, и машина может покатиться! К тому же такое исполнение стояночного тормоза, никогда не пройдет сертификацию, что не позволит Вам пройти техосмотр.

Поэтому при установке тормозного диска на заднюю ось нужен суппорт со механическим приводом стояночного тормоза. В нашем случае выбор пал на марку Nissan, т.к. я уже однажды использовал задние тормозные элементы этой фирмы.

На многих импортных автомобилях с задними дисковыми тормозами, стояночный тормоз — это отдельная система. Как, например, у могих автомобиле марки «Toyota». Они используют тормозной диск со встроенным внутри тормозным барабаном. При этом основное торможение производится за счет колодок дискового тормоза, а стояночный тормоз работает за счет маленького барабанного тормозного механизма, находящегося внутри тормозного диска.
Задние суппорта Nissan хороши тем, что в них встроен специальный механический привод. Т.е. когда Вы дергаете «ручник», тросик поворачивает ось механического привода, и поршень выталкивается, прижимая колодки к тормозному диску.
Эта система, естественно, соответствует общепринятым стандартам и при желании можно все-таки пройти сертификацию, тем самым, зарегистрировав «переделку» тормозной системы в Вашем автомобиле. В этом случае проблем с техосмотром не будет! Но сертификация занимает много времени, к тому же не факт, что ее удастся пройти в нашем городе… Поэтому решать Вам!

Много времени ушло на выбор подходящего тормозного диска. К примеру, диск от Соболя полностью подходит за заднюю ступицу Нивы, но эти диски выпускаются только вентилируемые, а найти под них суппорт с системой механического привода стояночного тормоза, рассчитанный на такую толщину – очень сложно! А может и вовсе не возможно! Так как задние тормоза не нуждаются в дополнительном охлаждении. Можно было бы их, конечно, проточить, но тогда диск становился совсем тонким (менее 7мм).
В конце концов было решено переделать родной Нивовский тормозной диск (передний). Все, что было нужно для установки его на ступицу – это расточить центральное отверстие до 122,5 мм. Т.е. «снять» по кругу 7,25 мм. (изначально там отверстие где-то 108 мм.).

После этого диск заподлицо ставиться на посадочное место с обратной стороны задней ступицы. Конструкция получается аналогично передней. Из-за того, что диск оказывается позади ступицы (как спереди), шпильки колес тоже нужно поменять, установив передние!
Установив тормозной диск на заднюю ступицу, и запрессовав колесные шпильки, нужно затянуть колесные гайки (подложив шайбы), для того, что бы диск окончательно сел на посадочное место! Что бы избежать перекоса, гайки, естественно, следует затягивать через одну, как бы крест-накрест!

ВАЖНЫЙ ФАКТ:
На ступице диаметр центральной посадочной части под диск получается = 98 мм, такой же диаметр центрального отверстия имеют родные диски для НИВЫ. НО!! В связи с тем, что тормозной барабан (стоявший на супице) был заменен на тормозной диск (стоящий за ступицей), на ступице имеется фаска диаметром 100 мм!, которую необходимо обязательно сточить. т.к. она не дает колесному диску сесть вплотную на ступицу, и диск будет сильно «бить» т.к. не сядет до конца!

Далее настает черед тормозных суппортов…
Для работы были выбраны «контрактные» суппорта из Японии! от автомобиля Nissan BlueBird U12 (он имеет схожую массу!).

Так же были приобретены новые тормозные колодки фирмы Lucas!

Исходя из конструкции всех деталей был составлен чертеж…

…по которому в последствии были выточены две переходные пластины из стали толщиной 6 мм.

Переходная пластина устанавливается своим посадочным местом в торец задней балки, вместо щитка барабанного тормоза. При этом уши крепления суппорта должны смотреть в сторону движения автомобиля. Далее вставляется полуось, и болтами, находящимися в крышке подшипника все стягивается. Переходная пластина оказывается зажатой между балкой и крышкой подшипника. Сам подшипник в это время, как и положено, фиксируется во фланце балки, посадочная глубина которого на 3мм. меньше толщины подшипника. А эти 3мм. дает переходная пластина (или в обычной ситуации – задний щиток барабанного тормоза).

Далее необходимо изготовить новый грязезащитный щиток.
Для этого берем картон, прикладываем по месту и делаем форму (трафарет) будущего щитка. Затем берем лист металла толщиной 1 – 1.2мм. обводим трафарет маркером или карандашом, берем электро-лобзик с пилкой по металлу, аккуратно вырезаем и сверлим отверстия!
Самая оптимальная форма щитка (с четырьмя точками крепления) видна ниже на фото (№1 – картонный трафарет, №2 – вырезанный из металла и покрытый антигравием новый грязезащитный щиток).

Прикручиваем щиток к переходной пластине. В ней придется по месту просверлить два дополнительных отверстия под болт М6 для крепления щитка.

Щиток прикручивается четырьмя болтами. Два небольших болта М6 (на фотографии слева), под них следует подложить широкие шайбы. И два болта М10*30*1,25, которые так же крепят скобу тормозного суппорта к переходной пластине. При этом щиток фиксируется очень жестко и не вибрирует!

При установке скобы тормозного суппорта, в некоторых случаях она может задевать за тормозной диск, в таком случае между ней и переходной пластиной устанавливается шайба толщиной 1мм.

В скобу вставляются колодки. На некоторых колодках может быть установлен «скрипун», такая металлическая пластинка, которая начинает издавать неприятный звук, когда колодка изнашивается до минимального уровня. Она устанавливается на задней колодке, и в данном случае может помешать установке колодки на место. Если это происходит – нужно просто удалить ее. Делается это просто кусачками или напильником!

Теперь необходимо проложить тормозные трубки. Металлическую трубку в суппорт не закрутишь, поэтому к суппорту нужно присоединять резиновый тормозной шланг, а его уже в свою очередь соединить с трубкой!

Т.к. трос ручника теперь выходит снизу, освобождаются два кронштейна на самой балке, которые я использовал для крепления сочленения тормозной трубки идущей от тройника в средней части балки и резинового тормозного шланга идущего от суппорта. Тормозной шланг я взял от ВАЗ-2101 (короткий). А вот металлические трубки подбираются по месту!

Все потенциально опасные места, а так же места соприкосновения трубок с фиксаторами нужно обмотать меленьким кусочком сырой резины или двухсторонним резиновым скотчем.

Для того, что бы соединить тормозной шланг с суппортом, понадобиться специальный болт-штуцер. Родной болт от ВАЗ-2101 не подойдет, у него крупная резьба, а в данном случае для суппортов от Nissan’а нужен болт с очень мелкой резьбой, благо при покупке суппорта он там уже был. Если у Вас нет такого болта, Вам понадобится помощь токаря, нужно будет выточить переходник. Его так же можно найти в магазинах или мес тном авторынке.
Различия болтов показаны на фото ниже…

Не забудьте, что при закручивании этих болтов необходимо использовать одноразовые медные уплотнительные шайбы. Повторное использование этих шайб – не допускается!

Трос ручника изготавливается на основе штатного. Для этого берется стандартный трос стояночного тормоза автомобиля НИВА.
С него сбиваются пластины крепящие его к щитку барабанного тормоза, а пружина укорачивается как минимум на половину!
На рабочую зону надеваем пыльник, он идеально подходит от троса сцепления а/м Москвич-2141.

После этого трос легко зацепляется за крючок механического привода стояночного тормоза на суппорте. Это соединение нужно смазать небольшим количеством смазки «Литол-24». Сам трос фиксируется на специальном ушке закрепленном на суппорте.
Далее вся конструкция собирается, и ставиться на машину.

Вам понадобится кое-какое время, что бы заново настроить «колдун» (регулятор давления задних тормозов), т.к. дисковые тормоза имеют большую эффективность торможения. К тому же эту процедуру придется повторить после 300-500 км. пробега, когда притрутся колодки!

В результате эта “переделка” позволяет решить проблему с закисанием задних рабочих цилиндров. Улучшает эффективность торможения. Облегчает процесс замены колодок и повышает эффективность работы ручного тормоза!
