Автор: Вы можете значительно улучшить функциональность своего автомобиля, установив TFT панель. Эти дисплеи предлагают четкое изображение, яркие цвета и быстрый отклик, что делает управление различными системами проще и удобнее. Средство для этого – правильное подключение и настройка так, чтобы устройство работало стабильно и долго.
Важно понимать, что устройство состоит из нескольких ключевых компонентов: самой панели с жидкокристаллическим экраном, контроллера, подсветки и блока питания. Каждая часть играет важную роль в обеспечении четкого отображения и надежности работы. Разобравшись в общей схеме, вы сможете легко распрашивать или заменять элементы по мере необходимости.
Знание правил подключения и схемы подключения помогает избежать ошибок, которые могут привести к повреждению панели или ее некорректной работе. В статье мы рассмотрим основные схемы, а также предоставим советы по выбору компонентов, что сделает вашу работы с TFT дисплеями более понятной и комфортной. Осваивая эти знания, вы сможете самостоятельно настраивать и обслуживать устройство без лишних затрат и сложностей.
Устройство и принцип работы TFT панели
TFT (Thin Film Transistor) панель состоит из множества тонкопленочных транзисторов, которые управляют каждым пикселем экрана. Эти транзисторы обеспечивают высокую скорость отклика и четкость изображения. Каждый пиксель формируется из трех субпикселей: красного, зеленого и синего, что позволяет создавать широкий спектр цветов.
Основные компоненты TFT панели включают:
- Стекло: служит основой для размещения всех слоев.
- Тонкопленочные транзисторы: управляют подачей электричества к каждому субпикселю.
- Слой жидких кристаллов: изменяет направление света в зависимости от подаваемого напряжения.
- Поляризаторы: контролируют свет, проходящий через экран.
Принцип работы TFT панели основан на изменении ориентации жидких кристаллов под воздействием электрического поля. Когда напряжение подается на транзисторы, жидкие кристаллы поворачиваются, изменяя путь света и, соответственно, цвет, который видит пользователь. Это обеспечивает высокую контрастность и яркость изображения.
Для оптимизации работы TFT панели важно учитывать условия эксплуатации. Например, избегайте воздействия высоких температур и влаги, так как это может негативно сказаться на качестве изображения и сроке службы устройства. Регулярная калибровка цвета также поможет поддерживать точность отображения.
Структура TFT панели: основные компоненты
Таблица состоит из слоя жидких кристаллов, который управляется подсветкой и электроникой.
| Компонент | Описание |
|---|---|
| Жидкие кристаллы | Обеспечивают изменение прозрачности под воздействием электрического тока, формируя отображение изображений. |
| Электроды | Проводят электрический сигнал, распределяя его по ячейкам кристаллов, что влияет на их ориентацию. |
| Проводящие слои | Создают управляющие электрические поля, контролирующие положение жидких кристаллов. |
| Подсветка | LED или лампы, расположенные за слоем жидких кристаллов, обеспечивают яркость изображения. |
| Цветовые фильтры | Обеспечивают отображение цветов, пропуская только нужные длины волн зеленого, синего и красного цветов. |
| Рамки и стекла | Защищают внутренние компоненты и создают герметичную среду для работы дисплея. |
| Электронный драйвер | Обрабатывает сигналы, преобразуя их для управления жидкими кристаллами и подсветкой. |
| Контроллер | Обеспечивает связь между системой автомобиля и панелью, управляя изображением и подсветкой. |
Как работает TFT технология: от пикселей до изображения
Начинайте с подачи напряжения на полосовые и сегментные контроллеры в матрице TFT. Эти элементы управляют каждым отдельным пикселем, позволяя открыть или закрыть соответствующие транзисторы.
Пусть на дисплей подается электрический сигнал, который активирует тонкие полупроводниковые транзисторы (TFT). Они работают как выключатели, соединяющие источник подсветки с каждой ячейкой пикселя.
Как только транзистор активируется, он подключает электролит к нужной цветовой ячейке (красной, зеленой или синей), определяя яркость и цвет этого пикселя.
Процесс чередующихся обращений к колонкам и строкам позволяет управлять миллионами пикселей за миллисекунды, создавая целостное изображение. Каждая комбинация напряжений соответствует определенному цвету и уровню яркости в конкретной точке экрана.
Параллельно к светодиодов в подсветке, расположенных за дисплеем, подается бимодальный сигнал. Регулировка яркости каждого сегмента достигается благодаря управлению TFT-транзисторами.
Реализация полной картинки происходит через быстрое переключение состояний транзисторов и последовательное обновление массива пикселей в диапазоне частот порядка сотен герц. Это обеспечивает стабильное и яркое изображение без заметных мерцаний.
- Подача сигнала на строки – активирует нужные транзисторы через управляющий драйвер.
- Контроль по столбцам – задает цветовую составляющую каждого пикселя.
- Обновление содержимого – происходит при последовательном прохождении по строкам и столбцам, формируя целостный кадр.

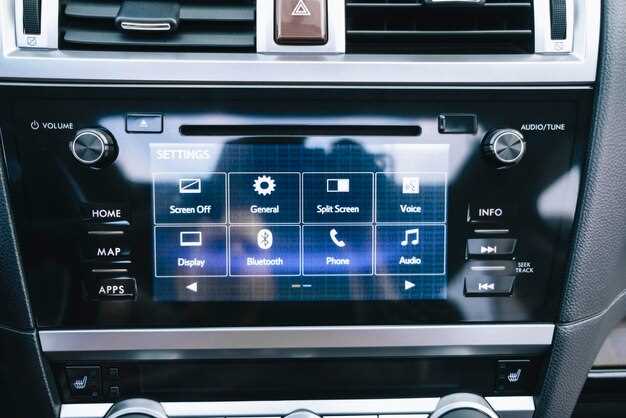

Сравнение TFT с другими типами экранов
IPS-экраны отличаются широкими углами обзора и высокой цветовой точностью. В автомобильных условиях это означает, что изображение остается четким и насыщенным вне зависимости от положения обзора, что важно для информационных дисплеев и мультимедийных систем.
OLED-экранов преимущество в глубокой контрастности и ярких цветах. Их особенность – отсутствие подсветки, что обеспечивает черные цвета без засветки. Однако, с точки зрения долговечности, такие дисплеи могут быстрее потерять яркость при длительном использовании в условиях высокой яркости окружающего света.
LCD-мониторы с LED-подсветкой представляют собой более доступный вариант. Они хорошо работают при умеренной яркости и сохраняют низкое потребление энергии. Но в ярких дневных условиях их изображение может терять четкость из-за сильной отражающей поверхности и меньших углов обзора по сравнению с IPS и OLED.
Для использования в автомобиле рекомендуется выбирать TFT-экраны, поскольку они хорошо сочетают яркость, адаптивность к различным условиям освещения и стабильное качество отображения. В отличие от других технологий, TFT-панели обеспечивают надежную работу без чрезмерных затрат и легко интегрируются в системы автомобиля.
Преимущества использования TFT в автомобилях
TFT-панели обеспечивают высокое качество изображения благодаря ярким цветам и четкости. Это позволяет водителям и пассажирам легко считывать информацию, даже при ярком солнечном свете.
Быстрая реакция на касания делает управление мультимедийными системами интуитивно понятным. Пользователи могут быстро переключаться между функциями, что повышает комфорт во время поездки.
Технология TFT поддерживает широкий угол обзора, что позволяет всем пассажирам видеть экран без искажений. Это особенно полезно для задних сидений, где доступ к информации также важен.
Энергоэффективность TFT-панелей снижает потребление энергии автомобиля. Это способствует увеличению срока службы аккумулятора и уменьшению нагрузки на электросистему.
Современные TFT-дисплеи могут интегрироваться с различными системами автомобиля, включая навигацию и управление климатом. Это создает единое пространство для управления всеми функциями, что упрощает взаимодействие с автомобилем.
Наконец, TFT-панели легко адаптируются под различные форматы и размеры, что позволяет производителям автомобилей создавать уникальные решения для каждого автомобиля. Это открывает новые возможности для дизайна и функциональности.
Схема подключения и настройка TFT панели
Подключите TFT панель к контроллеру, используя следующие шаги:
- Подключите питание: используйте источник 5V для питания панели. Убедитесь, что полярность правильная.
После подключения выполните настройку:
- Установите библиотеку для работы с TFT панелью. Например, используйте Adafruit GFX и Adafruit TFTLCD для Arduino.
- Инициализируйте панель в коде. Пример инициализации:
TFT.begin(); TFT.setRotation(1); TFT.fillScreen(WHITE);
Для улучшения качества изображения настройте параметры контрастности и яркости, если ваша панель это поддерживает. Используйте соответствующие функции библиотеки для изменения этих параметров.
Регулярно обновляйте прошивку контроллера для обеспечения совместимости с новыми версиями библиотек и улучшения функциональности.
Электрическая схема подключения TFT панели
Подключение TFT панели требует внимательного подхода к электрической схеме. Начните с определения необходимых компонентов: источника питания, контроллера и соединительных кабелей. Обычно TFT панели работают на напряжении 3.3V или 5V, поэтому убедитесь, что ваш источник питания соответствует этим требованиям.
После подключения всех компонентов, проверьте соединения на наличие коротких замыканий. Включите питание и протестируйте работу панели. Если изображение не отображается, проверьте правильность подключения сигнальных линий и настройки контроллера.
Для улучшения стабильности работы используйте экранированные кабели, особенно если длина соединений значительная. Это поможет избежать помех и обеспечит качественную передачу сигналов.
Настройка яркости и контрастности: советы и рекомендации
Установите яркость на уровне, который обеспечивает комфортное восприятие информации. Обычно рекомендуется начинать с 50% и корректировать в зависимости от условий освещения в автомобиле.
Для контрастности выберите значение, которое позволяет четко различать элементы интерфейса. Оптимальный уровень контрастности часто составляет 70-80%. Это поможет избежать слепящих бликов и улучшит читаемость.
Используйте автоматическую настройку яркости, если такая функция доступна. Она адаптирует уровень яркости в зависимости от внешнего освещения, что удобно при смене условий.
Регулярно проверяйте настройки в разных условиях. Например, при ярком солнечном свете может потребоваться увеличить яркость, а в темное время суток – уменьшить.
Обратите внимание на цветовую температуру. Теплые тона могут быть менее утомительными для глаз в ночное время, в то время как холодные тона лучше подходят для дневного света.
Не забывайте о возможности индивидуальной настройки. Экспериментируйте с параметрами, чтобы найти оптимальные значения для себя и своих пассажиров.
При необходимости обратитесь к руководству пользователя вашего автомобиля. В нем могут быть указаны специфические рекомендации по настройке TFT панели.
Калибровка цветов для точного отображения
Начинайте калибровку с настройки яркости и контрастности, чтобы обеспечить правильное отображение темных и светлых участков экрана. Используйте проверочные таблицы или стандартные изображения с градациями серого, чтобы удостовериться, что цвета отображаются без искажения.
Используйте калибровочные инструменты или программное обеспечение, специально предназначенное для настройки цвета. Они позволяют автоматизировать процесс и добиться более точных результатов. В процессе калибровки следите за следующими параметрами:
- Цветовая температура: установите значение в диапазоне 6500K – так яркость и оттенки будут максимально близки к реальности.
- Коэффициенты RGB: корректируйте уровни красного, зеленого и синего, чтобы добиться правильной передачи оттенков. Для этого используйте тестовые изображения, содержащие цветовые квадраты.
- Гамма-коррекция: настройте гамму так, чтобы средние тона выглядели естественно, избегая перенасыщенности или тусклости.
Проверяйте результат с помощью эталонных изображений или фотографий, известных своей цветовой точностью. В случае необходимости повторите настройку, пока цвета не станут выглядеть так, как задумано.
Обратите внимание на освещение в автомобиле и избегайте прямого солнечного света во время калибровки. Постоянство условий поможет добиться стабильных и точных цветов на экране.
После завершения настройки сохраняйте профиль цвета в системе панели и регулярно повторяйте процедуру, особенно при смене источников сигнала или изменениях освещения внутри автомобиля.
Устранение распространенных проблем с TFT панелями
Если TFT панель не включается, проверьте соединения. Убедитесь, что все кабели надежно подключены и не повреждены. Иногда проблема может быть в источнике питания, поэтому проверьте его работоспособность.
При появлении искажений изображения попробуйте сбросить настройки панели. Это можно сделать через меню настроек. Если проблема сохраняется, проверьте настройки графического адаптера автомобиля.
Если экран тусклый или нечеткий, отрегулируйте яркость и контрастность через меню. Если это не помогает, возможно, потребуется заменить подсветку или проверить шлейфы на наличие повреждений.
При возникновении проблем с сенсорным экраном, убедитесь, что поверхность чистая. Используйте мягкую ткань для удаления загрязнений. Если сенсор не реагирует, попробуйте перезагрузить систему или откалибровать экран через меню.
Если TFT панель зависает, выполните перезагрузку устройства. Если это не решает проблему, проверьте наличие обновлений программного обеспечения и установите их при необходимости.
При возникновении проблем с цветами, проверьте настройки цветовой гаммы. Если цвета искажаются, возможно, потребуется откалибровать экран или проверить соединения.
Регулярно очищайте панель от пыли и грязи, чтобы избежать проблем с видимостью и работой сенсора. Используйте специальные средства для ухода за электроникой.
Советы по выбору TFT панели для автомобиля
Выбирайте TFT панель с высоким разрешением. Минимум 800×480 пикселей обеспечит четкость изображения и удобство при использовании навигации и мультимедиа.
Обратите внимание на яркость экрана. Панели с яркостью от 400 до 600 кд/м? хорошо видны даже при ярком солнечном свете, что улучшает читаемость информации.
Проверьте угол обзора. Ищите панели с углом обзора не менее 160 градусов, чтобы изображение оставалось четким и ярким с разных позиций.
Убедитесь в наличии сенсорного управления. Сенсорные экраны упрощают взаимодействие с мультимедийными системами и навигацией, делая управление более интуитивным.
Обратите внимание на время отклика. Панели с временем отклика менее 10 мс обеспечивают плавное отображение видео и анимации, что особенно важно для мультимедийных приложений.
Проверьте совместимость с вашим автомобилем. Убедитесь, что выбранная панель подходит по размерам и интерфейсам подключения к вашей системе.
Изучите отзывы пользователей. Опыт других владельцев поможет выявить возможные недостатки и преимущества конкретной модели.
Рассмотрите возможность установки дополнительных функций, таких как Bluetooth и Wi-Fi. Это расширит возможности подключения и использования мультимедийных приложений.
Не забывайте о гарантии. Выбирайте панели от проверенных производителей с хорошей репутацией и длительным сроком гарантии.
| Параметр | Рекомендация |
|---|---|
| Разрешение | Минимум 800×480 пикселей |
| Яркость | От 400 до 600 кд/м? |
| Угол обзора | Не менее 160 градусов |
| Время отклика | Менее 10 мс |
| Совместимость | Подходящие размеры и интерфейсы |
