Автор: Гидрораспределитель задает, куда пойдет поток рабочей жидкости и какой исполнительный механизм начнет движение. В станке, прессе, гидростанции или подъемном оборудовании он связывает команду оператора или автоматики с реальным перемещением цилиндра или гидромотора. Поэтому подбор начинается со схемы движения, а не с поиска похожей рукоятки или катушки.
На странице категории гидрораспределители описаны как узлы, направляющие поток по заданной схеме. Группа разделена на золотниковые, крановые, моноблочные, секционные, ручные, пилотные, электромагнитные и пропорциональные исполнения. В карточках встречаются моноблочные P80, распределители 14ПГ73 и изделия с электронным пропорциональным управлением.
Если нужно купить гидрораспределитель подготовьте описание рабочих движений сколько положений требуется какие линии соединяются в каждом положении что должно происходить в нейтрали и каким способом аппарат будет переключаться.
Корпус и приводы распределителя нужно сверять вместе со схемой внутренних соединений.

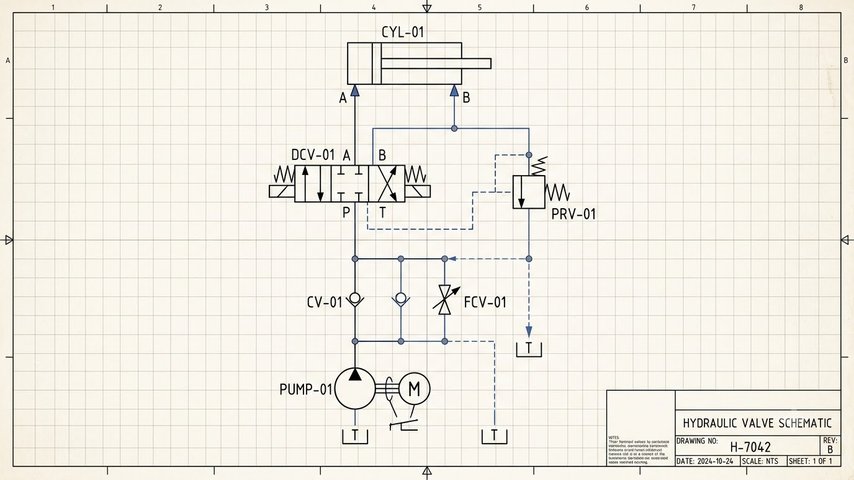

Число линий и позиций
Первый технический вопрос — сколько линий и позиций должно быть у распределителя. Линии показывают, какие каналы участвуют в коммутации: питание, слив и рабочие отводы. Позиции показывают, сколько устойчивых состояний может принимать золотник или другой переключающий орган. Для управления двусторонним цилиндром часто рассматривают схемы с четырьмя линиями и несколькими позициями, но конкретное решение зависит от гидросхемы.
Ошибку легко заметить на практике: цилиндр двигается в одну сторону, не удерживается в нейтрали, не разгружается насос или появляется нежелательный слив. Поэтому важно переписать обозначение схемы старого аппарата или приложить гидросхему, если распределитель выбирается для новой системы.
Нейтральная схема и поведение механизма
Нейтральное положение определяет, что происходит после отпускания рукоятки или снятия электрической команды. Каналы могут быть закрыты, соединены со сливом, разгружать насос или удерживать исполнительный механизм. Для зажима, подъема, перемещения стола и привода мотора требования будут разными.
- Если нагрузку нужно удерживать, проверяют запирание рабочих линий и наличие дополнительных клапанов.
- Если насос должен разгружаться, смотрят путь потока в нейтрали.
- Если механизм должен свободно возвращаться, оценивают связь рабочих линий со сливом.
- Если есть несколько секций, уточняют последовательность операций и одновременность движений.
Перед заказом полезно сфотографировать маркировку, порты и положение распределителя в гидроузле.
Расход, давление и тип управления
Номинальный расход должен соответствовать движению механизма. Слишком малый проход даст лишние потери давления и нагрев, слишком крупный аппарат может ухудшить управляемость при малых расходах и усложнить монтаж. Давление выбирают по рабочему режиму контура, учитывая возможные пики и требования соседней аппаратуры.
Тип управления связан с тем, кто или что дает команду. Ручное управление удобно для простых операций и наладки. Электромагнитное подключается к электрической системе машины. Пилотное применяют там, где прямое переключение затруднено или требуется управление более крупным потоком. Пропорциональное управление используют, когда важна не только команда «включить», но и плавное изменение расхода или положения.
Монтаж: моноблок, секции, плита

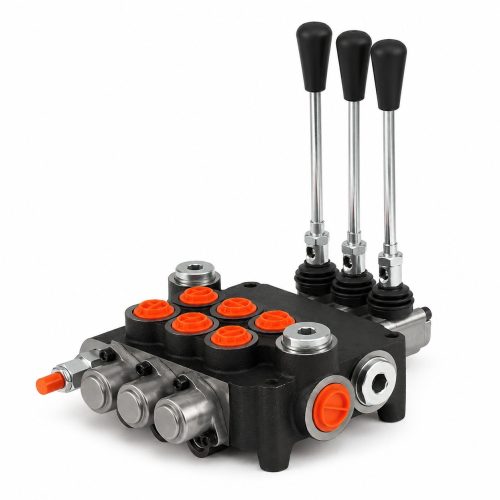

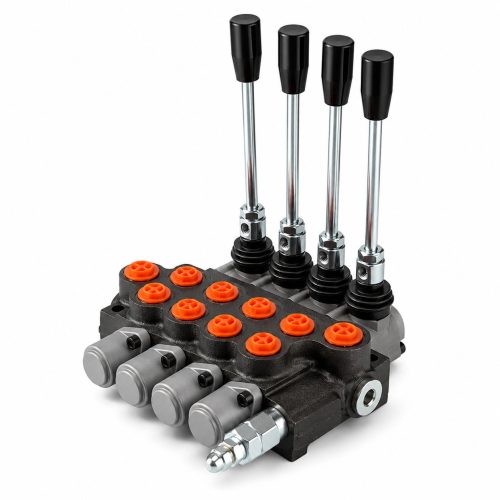

Моноблочные распределители собирают несколько секций в одном корпусе. Секционные позволяют конфигурировать узел под несколько исполнительных механизмов. Плитное или стыковое исполнение привязано к монтажной поверхности и каналам в плите. В каталоге показаны моноблочные трехсекционные и четырехсекционные позиции, а также распределители на плите В6-7311.
Для замены нужно проверить не только крепеж, но и расположение портов P, T, A, B, сливов управления и дренажа, если они есть. При переносе на новую плиту важно, чтобы каналы совпадали по назначению, а не только по расстоянию между отверстиями.
Практический порядок выбора
Удобно идти от функции к монтажу. Сначала описать рабочий цикл механизма, затем определить схему коммутации, после этого выбрать тип управления, расход и давление. В конце сверяют присоединение, габариты, напряжение катушек или тип рукоятки, возможность обслуживания и маркировку старого аппарата.
Если старый распределитель неизвестен, не стоит подбирать его только по фотографии. Фото полезно как часть данных, но вместе с ним нужны описание движений, гидросхема или хотя бы схема соединения трубопроводов. Тогда выбранный аппарат будет управлять контуром так, как требуется оборудованию.
