Диагностика состояния и работоспособности приборной панели
Перед началом проверки убедитесь, что аккумулятор полностью заряжен, чтобы избежать ложных срабатываний при диагностике.
Подключите мультиметр к разъему управления приборной панели или к диагностическому порту, если он есть. Проверьте наличие напряжения на входных клеммах – оно должно быть в диапазоне 12-14 В. Отсутствие питания укажет на проблему с электроснабжением или предохранителями.
Обратитесь к тестовым режимам блока управления за помощью для активации самотестирования панели. На дисплее должно появиться сообщение о состояниях блоков и ошибок. Зафиксируйте коды ошибок, чтобы позже сравнить их с таблицами неисправностей.
Произведите визуальный осмотр панели: обратите внимание на заломы или повреждения кабелей, коррозию или окисление контактов, наличие пыли или грязи внутри. Очистите контакты и соединения при необходимости.
Проверка каждого прибора в отдельности поможет выявить неисправности. Для этого используйте мультиметр, установив его на режим измерения сопротивления или тестирования тестовых сигналов.
| Параметр | Как проверить | Дополнительные советы |
|---|---|---|
| Тахометр | Соедините сигнальный провод с цепью зажигания. При запуске двигателя стрелка должна стабильно показывать число в диапазоне оборотов. | Если стрелка не движется, проверьте подключение и питание, а также исправность датчика положения коленвала. |
| Спидометр | Подключите тестовую нагрузку к разъему или подайте сигнал от тахометра. Стрелка должна реагировать на изменение скорости. | Проверьте датчик скорости и проводку, чтобы исключить неисправности. |
| Показания топливного бака и уровня топлива | Проверьте правильность отображения уровня, налив и слив топлива. Визуально убедитесь в отсутствии повреждений соединений датчика топлива. | Не работает? Проверьте работу датчика, цепь питания и контактные соединения. |
| Проверка лампочек и сигнальных индикаторов | Включите зажигание, наблюдайте за при свечением всех индикаторов. После включения зажигания все лампочки должны кратковременно загореться. | При отсутствии сигнала проверьте лампочки, цепи и блоки управления этими элементами. |
| Диагностика освещения дисплея | Убедитесь, что подсветка работает при включении света. Проверьте соединения и лампочки в блоке. | Есть проблемы? Проверьте отсекатель, цепь питания и диоды внутри дисплея. |
Проверка индикаторов и лампочек на исправность
Для проверки индикаторов и лампочек на панели приборов ВАЗ 2107 инжектор, начните с визуального осмотра. Убедитесь, что все лампочки находятся на своих местах и не имеют повреждений. Если какая-либо лампочка перегорела, замените её на новую.
Затем включите зажигание, не заводя двигатель. Все индикаторы должны загореться. Это проверка работоспособности лампочек. Если какой-либо индикатор не светится, проверьте его соединения и целостность проводки.
После этого запустите двигатель. Обратите внимание на индикаторы давления масла, температуры охлаждающей жидкости и зарядки аккумулятора. Если индикатор давления масла не гаснет после запуска, это может указывать на проблемы с масляной системой. Индикатор температуры должен оставаться в пределах нормы, а индикатор зарядки – показывать, что генератор работает.
Если индикаторы ведут себя нестабильно, проверьте предохранители. Неправильная работа может быть связана с перегоревшими предохранителями, которые отвечают за питание панели приборов. Замените их при необходимости.
Также стоит проверить контакты на панели. Коррозия или плохие соединения могут вызывать сбои в работе индикаторов. Очистите контакты и убедитесь в их надежности.
Регулярная проверка индикаторов и лампочек поможет избежать неприятных ситуаций на дороге и обеспечит безопасность вождения. Не пренебрегайте этой процедурой, она занимает всего несколько минут, но может сэкономить время и деньги в будущем.
Использование сканера ошибок для считывания кодов
Подключите сканер ошибок к диагностическому разъему вашего автомобиля ВАЗ 2107. Обычно он расположен под рулевой колонкой. Убедитесь, что зажигание включено, но двигатель не запущен.
Выберите режим считывания кодов. На большинстве сканеров это делается через меню. После этого устройство начнет сканирование системы управления двигателем и выдаст коды ошибок, если таковые имеются.
Запишите полученные коды. Каждый код соответствует определенной неисправности. Например, код P0300 указывает на случайные пропуски зажигания. Сравните коды с таблицей расшифровки, чтобы понять, что именно требует внимания.
После анализа кодов выполните сброс ошибок. Это делается через меню сканера. После сброса проверьте, исчезли ли коды. Если они появляются снова, необходимо провести дальнейшую диагностику.
Для удобства представляем таблицу с примерами кодов ошибок и их значениями:
| Код ошибки | Описание |
|---|---|
| P0300 | Случайные пропуски зажигания |
| P0130 | Ошибка датчика кислорода (блок 1, датчик 1) |
| P0420 | Неисправность катализатора (эффективность ниже нормы) |
| P0171 | Слишком бедная смесь (блок 1) |
Использование сканера ошибок позволяет быстро выявить проблемы и сэкономить время на диагностику. Регулярная проверка системы управления двигателем поможет поддерживать автомобиль в исправном состоянии.
Визуальный осмотр соединений и разъемов
Проверьте все соединения и разъемы на наличие повреждений и коррозии. Обратите внимание на состояние контактов: они должны быть чистыми и без окисления. Если видите следы ржавчины или грязи, аккуратно очистите их с помощью изопропилового спирта и мягкой ткани.
Убедитесь, что разъемы плотно сидят на своих местах. Если разъемы ослаблены, это может привести к перебоям в работе панели приборов. При необходимости, аккуратно подожмите контакты с помощью плоскогубцев, чтобы обеспечить надежное соединение.
Проверьте проводку на наличие трещин и изоляции. Если обнаружите поврежденные участки, замените их, чтобы избежать короткого замыкания. Используйте термоусадочные трубки для защиты новых соединений.
Обратите внимание на состояние проводов, идущих к датчикам. Если они выглядят изношенными, замените их. Это поможет предотвратить проблемы с передачей сигналов на панель приборов.
Регулярно проводите визуальный осмотр, чтобы поддерживать надежность работы системы. Это поможет избежать неожиданных поломок и обеспечит стабильную работу вашего автомобиля.
Диагностика датчиков и их сигналов с помощью мультиметра
Для проверки датчика положения дроссельной заслонки подключите мультиметр к его разъему. В режиме сопротивления измерьте сигнал при закрытой и полностью открытой заслонке. Значения должны изменяться плавно, без скачков, обычно от нескольких сотен Ом до нескольких кОм. Если сопротивление зафиксировано на одном уровне или резко скачет, датчик неисправен.
При проверке датчика скорости автомобиля измерьте сопротивление цепи, отключив разъем. Значение должно быть в пределах от 1 до 3 кОм. Если сопротивление значительно выше или ниже, датчик или его проводка требуют замены.
Обратите внимание на качество контактов и целостность проводки. Хорошо зачищенные и надежно закрепленные соединения обеспечивают точность измерений. Если показатели не соответствуют нормативам или сигнал скачет, замените датчик или устраните повреждения проводки.
Используйте мультиметр в режиме проверки постоянного тока или напряжения, чтобы оценить сигналы датчиков при работающем двигателе. Например, подключ
Проверка питания панели и заземления
Для начала проверьте наличие питания на панели приборов. Используйте мультиметр, установив его на режим измерения постоянного напряжения. Подключите щупы к контактам питания панели. Напряжение должно составлять около 12 В. Если напряжение ниже, проверьте предохранитель, отвечающий за питание панели.
Если предохранитель цел, проверьте проводку, идущую к панели. Обратите внимание на возможные повреждения изоляции или коррозию на соединениях. Убедитесь, что все разъемы плотно соединены.
Следующий шаг – проверка заземления. Найдите заземляющий провод, который обычно соединен с кузовом автомобиля. Используйте мультиметр, чтобы измерить сопротивление между заземляющим проводом и кузовом. Оно должно быть минимальным. Если сопротивление высокое, очистите место соединения от ржавчины и грязи, затем повторите измерение.
Если заземление исправно, но панель все еще не работает, проверьте соединения на самой панели. Откройте ее и убедитесь, что все контакты надежно закреплены. При необходимости, подтяните или замените поврежденные провода.
Регулярно проверяйте состояние проводки и соединений, чтобы избежать проблем с работой панели приборов в будущем.
Практические шаги по тестированию функций и настроек приборки
Подключите мультиметр к клеммам аккумулятора и проверьте работу блока питания панели приборов, убедившись в стабильности напряжения от 11,5 до 14,5 В.
Активируйте зажигание, не запускайте двигатель, и проверьте отображение всех индикаторов и лампочек. Если часть элементов не загорается, осмотрите предохранители, находящиеся под приборной панелью или в блоке предохранителей.
С помощью диагностического сканера или тестера проанализируйте сигнал от датчиков скорости, температуры охладительной жидкости, давления масла и тахометра. Проверьте, что значения совпадают с реальными параметрами автомобиля.
Переключите ручки или кнопки настройки на приборке и убедитесь, что стрелки и отображение меняются корректно. Нарушения в работе или задержки укажут на неисправность в цепи или механизме регулировки.
Обратите внимание на корректность работы функции освещения панели. Включите свет фар и убедитесь, что подсветка приборов включается автоматически и яркость регулируется нормально.
Запустите двигатель и следите за показаниями приборной панели, проверяя работу индикатора уровня топлива и температуры охлаждающей жидкости, сравнивая с реальными значениями на датчиках.
Прогоните автомобиль по разным режимам работы: нулевые обороты, повышенные обороты, нагрузку. Следите за стабильностью и точностью отображений на панели.
Заканчивая тест, отключите зажигание, проверьте состояние лампочек через короткое замыкание цепей и убедитесь, что все индикаторы гаснут. Обнаруженные недочеты устраняйте, повторяя тестирование после каждой регулировки.

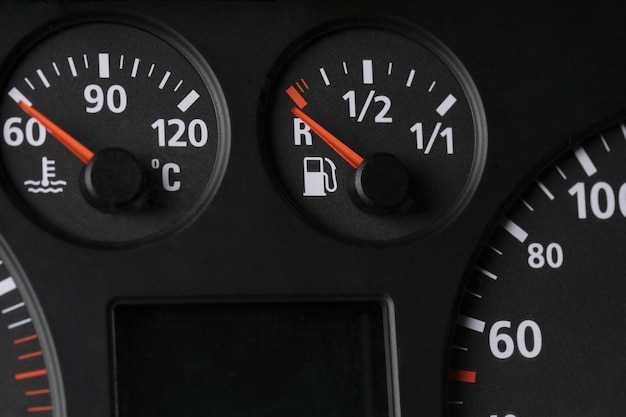

Контроль работы спидометра и тахометра
Проверьте спидометр и тахометр, запустив двигатель и наблюдая за показаниями приборов. Спидометр должен реагировать на движение автомобиля, а тахометр – на изменение оборотов двигателя.
Для проверки спидометра выполните следующие шаги:
- Запустите двигатель и дайте ему поработать на холостом ходу.
- Постепенно увеличивайте скорость, наблюдая за показаниями спидометра. Он должен плавно увеличиваться.
- Если стрелка не двигается или застревает, проверьте соединения и проводку, ведущие к спидометру.
Для тахометра:
- Запустите двигатель и дайте ему поработать на холостом ходу.
- Наблюдайте за показаниями тахометра. На холостом ходу стрелка должна находиться в пределах 800-1000 об/мин.
- Увеличьте обороты двигателя, и стрелка должна плавно подниматься. Если этого не происходит, проверьте датчик оборотов и его соединения.
Если оба прибора не работают корректно, возможно, проблема в датчике скорости или в проводке. Рекомендуется проверить все соединения и, при необходимости, заменить неисправные компоненты.
Проверка стрелочных сигналов и подсветки
Для проверки стрелочных сигналов панели приборов ВАЗ 2107 инжектор, включите зажигание, не заводя двигатель. Обратите внимание на положение стрелок. Они должны переместиться в нулевое положение. Если стрелки не реагируют, проверьте предохранители и соединения проводов.
Подсветка панели также требует внимания. Включите фары и проверьте, горят ли лампочки подсветки. Если подсветка не работает, замените перегоревшие лампы. Убедитесь, что контакты чистые и не окислены.
Если подсветка мигает или работает нестабильно, проверьте проводку на наличие повреждений. Иногда проблема может заключаться в самом переключателе освещения. Проверьте его работоспособность, переключая режимы освещения.
Регулярная проверка стрелочных сигналов и подсветки поможет избежать неприятных ситуаций на дороге. Убедитесь, что все элементы работают исправно перед каждой поездкой.

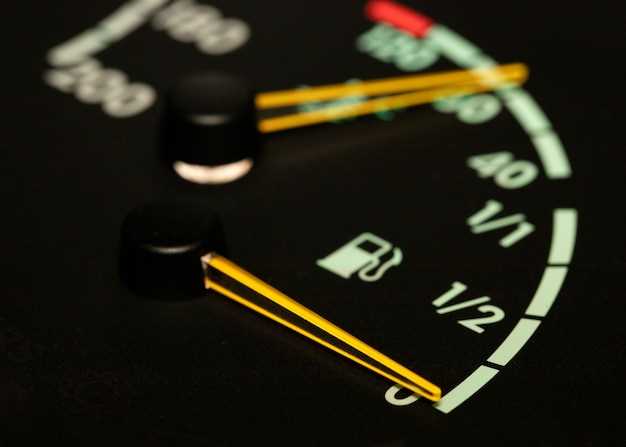

Настройка и калибровка приборов при необходимости
Проверьте показания приборов на панели. Если они не соответствуют реальным значениям, выполните калибровку. Для этого используйте мультиметр и следуйте следующим шагам:
- Отключите аккумулятор для безопасности.
- Снимите панель приборов, аккуратно открутив крепления.
- Сравните показания мультиметра с показаниями приборов. Если есть расхождения, откалибруйте приборы.
Для калибровки тахометра:
- Запустите двигатель и дайте ему поработать на холостом ходу.
- Сравните показания тахометра с данными, полученными от мультиметра.
- При необходимости отрегулируйте потенциометр на задней стороне тахометра.
Для калибровки указателя уровня топлива:
- Заполните бак до полного и проверьте показания указателя.
- Если указатель не показывает полный уровень, откройте доступ к датчику уровня топлива.
- Отрегулируйте его, пока показания не совпадут с реальным уровнем.
После завершения калибровки соберите панель приборов обратно и подключите аккумулятор. Проверьте работу всех приборов, чтобы убедиться в правильности настроек.
Проверка функционирования дисплея и электронных элементов
Подключите мультиметр к контактам дисплея по всей цепи, чтобы убедиться, что питание доходит до дисплея и электронных компонентов. Проверьте наличие напряжения на клеммах у разъемов с помощью тестера, уделяя особое внимание состоянию проводки и надежности соединений.
Обратите внимание на яркость и читаемость дисплея при включении зажигания. Если изображение тусклое или отсутствует, установите, что проблема связана с питанием или повреждением модуля. Используйте тестовую плату или запасной дисплей, чтобы исключить неисправность самого блока.
Проверьте работу датчиков и сенсорных элементов, подключенных к дисплею. Замерьте сопротивление или сигнал от датчиков согласно техническим характеристикам автомобиля. Образец показания должен соответствовать нормам или быстро изменяться при изменении условий.
Осмотрите кабели и разъемы на наличие коррозии, повреждений или обгораний. Используйте очиститель контактов и электросмазку для восстановления надежности соединений. Зачастую сбои в работе электроники связаны с плохим контактом или загрязнением.
Если дисплей не отображает информацию, подключите его к другому источнику питания или диагностическому оборудованию, чтобы исключить неисправность блока. Также обратите внимание на наличие ошибок или кодов неисправностей в блоке управления, которые могут указывать на сбои в электронике.
