Автор: Перед началом расточки блока цилиндров под гильзу КамАЗ, убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся: расточные станки, измерительные инструменты, специальные гильзы и смазочные жидкости. Подготовьте рабочее место, чтобы обеспечить безопасность и удобство в процессе работы.
Первым шагом является снятие блока цилиндров с двигателя. Убедитесь, что все крепежные элементы ослаблены, и аккуратно извлеките блок. После этого тщательно очистите его от загрязнений и остатков масла. Это поможет избежать повреждений во время расточки.
Следующий этап – установка блока на расточный станок. Проверьте, чтобы блок был надежно зафиксирован. Используйте измерительные инструменты для определения текущего состояния цилиндров. Это позволит вам точно определить, насколько необходимо увеличить диаметр под гильзу.
При расточке следите за равномерностью и глубиной обработки. Регулярно проверяйте размеры, чтобы избежать перерасхода материала. После завершения расточки, обработайте внутренние поверхности блока специальной смазкой для предотвращения коррозии и улучшения сцепления с гильзой.
Завершив процесс, установите гильзы в блок цилиндров. Убедитесь, что они плотно сидят и не имеют зазоров. После установки проведите финальную проверку всех размеров и качества обработки. Это обеспечит надежную работу двигателя и его долговечность.
Подготовка и определение необходимости расточки блока цилиндров
Перед началом работ по расточке блока цилиндров необходимо провести тщательную диагностику состояния цилиндров и определить, требует ли они восстановления. Проверка изношенности и повреждений позволит избежать лишних операций и снизить риск повреждения нового гильзового слоя.
Ключевым этапом является измерение диаметра цилиндра с помощью калибра или микрометра. Для этого извлеките поршни и снимите маслоуловительные ограждения. Сделайте измерения в нескольких точках окружности, чтобы выявить разброс данных и определить равномерное ли изнашивание.
Оценивайте показатели износа: допустимым считается увеличение диаметра цилиндра примерно на 0,25 мм по сравнению с заводским размером. Если превышение составляет более 0,5 мм, возможна необходимость более глубокої расточки; при меньших отклонениях – можно ограничиться небольшим снятием слоя металла.
Обратите внимание на геометрию цилиндра: наличие глубоких царапин, задиров или трещин свидетельствует о необходимости либо замены блока, либо проведения более комплексных ремонтов. Проверьте также состояние плеча клапана и зеркала поршня.
Для точного определения необходимости расточки используйте специальные шаблоны и таблицы из технической документации КамАЗ. Это поможет сравнить текущие параметры с допустимыми стандартами и решить, сколько материала нужно снять, чтобы обеспечить правильную посадку гильзы и долгое служение двигателя.
После определения необходимости расточки подготовьте инструмент и оборудование: закрепите блок в тисках, убедитесь в исправности сверл и расточных фрез, а также подготовьте поверхностные меры для чистки от загрязнений и остатков износа.

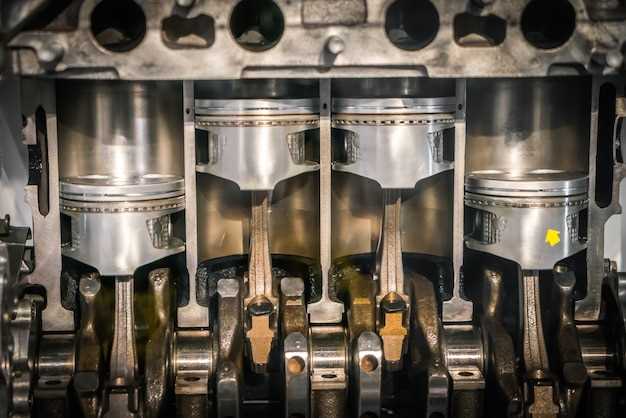

Как диагностировать износ и повреждения поршневых каналов
Проверьте наличие металлического шелушения или нагаров на стенках каналов. Они свидетельствуют о трении и возможном износе поверхности.
Обратите внимание на наличие царапин, задиров или равномерных износных пятен. Они указывают на неправильную работу поршней или неправильное смазывание цилиндров.
Используйте уникальные щупы или калибры для измерения диаметра каналов в нескольких точках. Значительные отклонения от номинальных размеров говорят о необходимости ремонта.
Обследуйте каналы на наличие коррозийных пятен или ржавчины, особенно в зонах, подверженных длительному воздействию воды или утечек масла.
Проведите контроль уровней и состава моторного масла. Повышенное содержание металлических частиц или наличие шламовых отложений сигнализируют об усиленном износе компонентов двигателя.
Настройте эксперимент с компрессией в цилиндрах. Падение давления при испытании указывает на возможные повреждения или ухудшение герметичности каналов.
Обратите внимание на работу поршней и клапанов – посторонние звуки и интенсивное тепло могут указывать на изношенные поршневые каналы или повреждения внутри них.
Инструменты и оборудование для определения размеров и состояния блока
Для определения износа и трещин применяют ультразвуковой дефектоскоп или магнитопорошковую диагностику. Ультразвук помогает выявить внутренние дефекты, которые не видны при визуальном осмотре, а магнитопорошковая проверка позволяет обнаружить поверхностные трещины и дефекты на металлической поверхности блока.
Проверка горизонтальных и вертикальных зазоров выполняется с помощью щупов или индикаторных нутромеров. Точные измерения позволяют определить степень износа и необходимость восстановления блока под гильзу. Обязательно фиксируйте результаты в журнале для последующих сравнений.
Для оценки состояния поверхности цилиндров используется штангенциркуль и микроскоп с увеличением. Они помогают выявить царапины, заусенцы или коррозию, которые могут повлиять на качество расточки.
Важно иметь под рукой шаблоны или калибры для проверки соответствия размеров стандартным значениям. Это ускорит определение необходимости расточки или замены блока.
Используйте только качественные и калиброванные инструменты. Регулярная проверка их точности и правильная калибровка обеспечат достоверность измерений и помогут избежать ошибок при подготовке блока к расточке.
Выбор гильзы и расчет параметров для расточки
Чтобы подобрать подходящую гильзу для КамАЗа, необходимо учитывать диаметр цилиндра и технические характеристики двигателя. Определите посадочный диаметр блока цилиндров с точностью до 0,02 мм, что обеспечит плотную и долговечную фиксацию гильзы.
Следующим шагом является расчет размера гильзы. Она должна иметь внутренний диаметр чуть больше исходного цилиндра, обычно на 0,1–0,2 мм, чтобы оставить запас под расточку и обеспечить плотность контакта. Например, если диаметр цилиндра – 105,0 мм, выбирайте гильзу с внутренним диаметром около 105,2 мм.
Обратите внимание на материал гильзы: современные изделия из алюминиево-литиевых сплавов позволяют снизить тепловую расширяемость и увеличить ресурс работы двигателя. Для долговременной эксплуатации более надежны гильзы из серого чугуна или специальной бронзы, предназначенные для тяжелых условий работы.
Перейдя к расчетам, определите необходимый запас прочности по толщине стенки гильзы – обычно не менее 3 мм. Это дает возможность расточки без существенной утраты времени службы детали и предотвращает риск повреждений.
Запас по диаметру при выборе гильзы должен учитывать будущую расточку, обычно на 0,5–1,0 мм. Например, при необходимости расточки на 0,75 мм выбирайте гильзу, диаметр которой на 1 мм больше исходного. Так обеспечивается запас для последующего восстановления цилиндра без необходимости замены гильзы.
Обязательно уточняйте параметры у производителя или поставщика, чтобы избежать ошибок, которые могут привести к деформации или неправильной посадке. Используйте калибры, специально предназначенные для проверки внутреннего диаметра гильзы и блока, чтобы финально удостовериться в соответствии размеров.
Подготовка рабочего места: безопасность и организация
Очистите рабочую зону от лишних предметов. Убедитесь, что на столе и вокруг него нет ненужных инструментов и материалов. Это поможет избежать случайных травм и упростит доступ к необходимым вещам.
Проверьте освещение. Хорошее освещение критично для точной работы. Убедитесь, что все лампы работают, и при необходимости добавьте дополнительные источники света.
Используйте защитные средства. Наденьте защитные очки, перчатки и наушники, если это необходимо. Это минимизирует риск травм при работе с инструментами и оборудованием.
Организуйте инструменты. Разместите их в удобных контейнерах или на стендах. Каждый инструмент должен иметь свое место, чтобы быстро находить нужное.
Проверьте оборудование. Убедитесь, что все машины и инструменты находятся в исправном состоянии. Проведите необходимые проверки и техническое обслуживание перед началом работы.
Обеспечьте вентиляцию. Если вы работаете с химическими веществами или выделяете пыль, позаботьтесь о хорошей вентиляции. Откройте окна или используйте вытяжные вентиляторы.
Создайте план действий. Запишите последовательность шагов, которые необходимо выполнить. Это поможет избежать ошибок и повысит продуктивность.
Подготовьте место для отходов. Установите контейнеры для мусора и отходов, чтобы поддерживать порядок и чистоту на рабочем месте.
Подготовительные работы перед началом расточки
Перед началом расточки блока цилиндров необходимо тщательно очистить внутреннюю поверхность от грязи, масла и остатков старых гильз. Используйте щадящий раствор для очистки и мягкую щетку, избегая повреждения поверхности.
Осмотрите блок на наличие трещин, трещин или других дефектов, которые могут помешать выполнению работы. В случае обнаружения серьёзных повреждений – рекомендуется провести ремонт или заменить блок целиком.
Застопорите верхнюю часть блока и зафиксируйте его в неподвижном положении, чтобы исключить смещение при обработке. Для более точных замеров подготовьте съемочный инструмент и установочные шаблоны.
Проведите измерения в нескольких точках по окружности и по высоте, чтобы определить степень износа и исходные размеры цилиндров. Это поможет выбрать правильный диаметр гильзы и определить толщину стенки, если есть необходимость в дополнительных операциях.
Обеспечьте сухую и пылезащитную рабочую зону, избавьтесь от посторонних предметов и материалов, чтобы снизить риск загрязнения поверхности блока.
Подготовьте необходимые инструменты и оборудование: твердосплавные фрезы или расточные головки, измерительные калибры, штангенциркуль, сверлильный станок или специальную расточную машину, а также средства защиты – очки и перчатки.
Процесс расточки блока цилиндров под гильзу и финальная сборка
Начинайте с точного определения диаметра гильзы и текущего износа цилиндра, чтобы подобрать правильный размер расточки. Используйте специально подготовленные742 инструменты и руководство по техническим характеристикам камазовских блоков. После установки заготовки в станок начните плавную равномерную расточку, контролируя толщину стенки и соблюдая заданный проходной диаметр. По окончании расточки проверьте параметры с помощью мерительного инструмента – он должен показывать точное соответствие нужному размеру и ровность поверхности.
| Этап | Детали |
|---|---|
| Подготовка | Закрепите блок на станке, проверьте исправность инструмента и наличие охлаждающей жидкости. |
| Расточка | Плавно и равномерно прорежьте стенки цилиндра, следите за показаниями измерителя диаметра. |
| Контроль | Проверьте точность диаметра, отсутствие заусенцев, ровность поверхности и отсутствие трещин. |
| Финальная очистка | Обработайте внутреннюю поверхность промывочной жидкостью, удалите стружку. |
После завершения расточки аккуратно установите новую гильзу, убедившись в правильном её положении и наличии зазора между гильзой и стенками блока, соответствующего рекомендациям производителя. Проведите контрольный замер диаметра гильзы и блока, чтобы убедиться в точности посадки.
| Этап | Советы |
|---|---|
| Подгонка гильзы | Используйте специальный колодочный или гидравлический пресс для равномерного вкладывания гильзы. |
| Проверка зазора | Толщина слоя гильзы должна быть в пределах 0,05-0,10 мм по всему периметру. |
| Финишная обработка | Производите притирку и контроль посадки с помощью измерительных приспособлений. |
| Сборка | Накройте блок масляной промывкой, затем аккуратно установите поршни и шатуны. |
Завершите процедуру сборки проверкой всех креплений и условий работы системы охлаждения и смазки. Проведите пробный запуск двигателя, чтобы удостовериться в стабильной работе при нагрузках. Тщательный контроль на каждом этапе обеспечит долговечность и надежность восстановленной цилиндровой системы.
Этапы снятия и фиксации блока на станке
Сначала отключите все соединения, включая топливные и охлаждающие системы. Убедитесь, что блок цилиндров полностью остыл, чтобы избежать травм и повреждений.
Затем аккуратно снимите блок с двигателя. Используйте специальный подъемник или лебедку, чтобы избежать повреждений. Убедитесь, что все крепежные элементы сняты, и блок свободно выходит из посадочного места.
После этого подготовьте блок к установке на станок. Очистите его от грязи и масла, чтобы обеспечить надежное крепление. Проверьте наличие трещин и других повреждений, которые могут повлиять на процесс обработки.
Теперь установите блок на станок. Используйте специальные приспособления для фиксации, чтобы избежать смещения во время работы. Убедитесь, что блок надежно зафиксирован, проверив все крепежные элементы.
Настройте станок на нужные параметры обработки. Убедитесь, что все инструменты находятся в исправном состоянии и правильно установлены. Проверьте, чтобы рабочая зона была свободна от посторонних предметов.
После завершения настройки можно начинать процесс расточки. Следите за показателями станка и состоянием инструмента, чтобы избежать перегрева и износа.
Как правильно определить параметры расточки и использовать шаблоны
Начинайте с измерения внутреннего диаметра блока цилиндров с помощью точного микрометра или нутрометра. Удаление материала осуществляется с учетом запасов для гильзы, поэтому рекомендуется оставить примерно 0,25–0,5 мм на снимаемую толщину. Используйте шаблоны с нанесенными размерами и контрольными линиями, чтобы точно определить уровень и глубину расточки.
Перед началом работ закрепите блок на тяжелом настиле или в тисках, чтобы избежать деформации. Установите шаблон на поверхность блока и проверьте совпадение контрольных точек по длине и диаметру. Регулярно проверяйте диаметр расточного инструмента, чтобы избежать нежелательных отклонений и погрешностей.
При использовании шаблонов выбирайте модели с фиксированными размерами, соответствующими типу гильзы и её диаметру. Перед началом работы проведите тестовые проходы на обломанных или ненужных участках, чтобы убедиться в точности установки и правильности дозирования снимаемого слоя.
Контролируйте глубину расточки с помощью специальных ограничителей или меток на сверле, чтобы не уйти за рамки допустимых значений. Постоянно измеряйте диаметр и глубину после каждого прохода, чтобы своевременно корректировать процесс. Чем точнее будете придерживаться шаблонов и размеров, тем лучше совпадение гильзы и блока.
Рекомендации по выбору рулетки, насадок и сверл
Для измерения толщины блока цилиндров используйте рулетку с минимальным шагом 0,1 мм и длиной не менее 3 метров. Такой инструмент обеспечит точность и удобство в работе с крупными деталями.
При выборе насадок отдавайте предпочтение съемным и сменным головкам, выполненным из высококачественной стали с твердостью не ниже HRC 60. Это повысит износостойкость и долговечность инструмента.
Используйте сверла по металлу диаметром, соответствующим размеру гильзы. Для расточки блока под стандартную гильзу КамАЗ выбирайте сверла диаметром 80-85 мм. Обратите внимание на наличие маркировки, подтверждающей качество и твердость материала.
Для обеспечения ровной поверхности используйте сверла с острым кромкой, с покрытием из твердого сплава или керамическим слоем. Это снизит нагрузку на инструмент и снизит риск повреждения детали.
При выборе рулетки убедитесь, что она имеет фиксатор положения и прочное пластиковое или металлическое корпус. Надежность измерительного инструмента важна для точных замеров и повторных операций.
Обратите внимание на наличие дополнительных насадок, таких как уголки или магнитные держатели, которые облегчат работу в труднодоступных местах и обеспечат стабильное положение инструмента.
Выбирайте сверла и насадки с маркировкой, свидетельствующей о соответствии стандартам качества, например, DIN или ISO. Это гарантирует стабильную работу и минимальный риск поломки во время расточки.
Обработка поверхности и контроль размеров после расточки
Начинайте проверку поверхности с визуального осмотра. Ищите поры, трещины или шероховатости, которые могут повлиять на качество гильзы. Для этого используйте свет и-lamp, чтобы выявить дефекты, незаметные при обычном осмотре.
Уровень шероховатости поверхности регулируется параметрами расточки. Для цилиндров блока цилиндров рекомендуют шероховатость Ra в пределах 1,6–3,2 микрометра. Для проверки используйте профильметр или щупы для измерения Ra. Удаление остатков механической обработки осуществляйте мягкой щеткой или с помощью специальных очистительных средств, избегая повреждения поверхности.
Контроль размеров включает измерение внутреннего диаметра гильзы с помощью внутрьмерных калибров или телескопических нутромеров. Размеры должны строго соответствовать заданным техническим характеристикам – обычно это ±0,02 мм от номинала. Используйте две-три разные точки по длине цилиндра, чтобы убедиться в равномерности расточки.
При превышении допустимых отклонений по диаметру или шероховатости необходимо провести повторную обработку поверхности. Для этого используйте расточные оправки или щетки с мягким покрытием, избегая чрезмерного нагрева и деформации материала.
После завершения измерений рекомендуется отполировать поверхность мягким абразивом или пастой для устранения мелких царапин и шероховатостей. Это улучшит контакт и снизит риск возникновения трещин при нагрузках.
Проведение финальной проверки необходимо выполнить сразу после обработки, чтобы обеспечить точность данных и определить готовность блока к установке гильзы. Поддерживайте аккуратность и последовательность в каждом этапе, чтобы обеспечить долговечность и надежность ремонтной работы.
Установка гильзы и сборка блока: порядок и нюансы
Перед установкой гильзы убедитесь, что блок цилиндров тщательно очищен от загрязнений и остатков старого герметика. Проверьте, чтобы все поверхности были ровными и не имели повреждений.
Начните с подготовки гильзы. Нанесите на её поверхность тонкий слой специальной смазки, чтобы облегчить установку и предотвратить заедание. Убедитесь, что гильза соответствует размерам блока и не имеет дефектов.
Установите гильзу в блок цилиндров, аккуратно вдавливая её на место. Используйте специальный инструмент для установки, чтобы избежать повреждений. Проверьте, чтобы гильза была установлена ровно и не имела перекосов.
После установки гильзы переходите к сборке блока. Убедитесь, что все прокладки и уплотнители находятся на своих местах. Установите головку блока цилиндров, следуя рекомендациям производителя по моменту затяжки болтов. Обычно затяжка выполняется в несколько этапов, начиная с центральных болтов и постепенно переходя к краям.
Обратите внимание на порядок затяжки, который можно представить в виде таблицы:
| Этап | Порядок затяжки |
|---|---|
| 1 | Центральный болт |
| 2 | Болты второго ряда |
| 3 | Болты по краям |
После завершения затяжки проверьте, чтобы все болты были зафиксированы. Убедитесь, что нет зазоров между гильзой и блоком. Это предотвратит утечки и обеспечит надежную работу двигателя.
Завершите сборку, установив все оставшиеся компоненты, такие как масляный насос и крышку блока. Проверьте уровень масла и систему охлаждения перед запуском двигателя. Это поможет избежать серьезных проблем в будущем.
