Автор: Современная автомобильная техника представляет собой сложную систему, в которой одновременно работают двигатель, трансмиссия, приводные механизмы, навесные агрегаты и электронное оборудование. Практически каждый из этих элементов способен создавать механические колебания. Во время движения к ним добавляются удары от неровностей дорожного покрытия, вибрации рамы и кузова, а также переменные нагрузки от установленного оборудования.
Для снижения воздействия таких факторов применяются виброопоры и виброизоляторы. Они позволяют сформировать упругое соединение между агрегатом и несущей конструкцией, уменьшить передачу колебаний и снизить динамическую нагрузку на сопряженные узлы. Особенно востребованы подобные решения в грузовой, строительной, сельскохозяйственной и специальной технике, где условия эксплуатации значительно жестче, чем у обычного легкового автомобиля.
Источники вибрации в автомобильной технике
Основным источником механических колебаний автомобиля является силовой агрегат. Работа двигателя сопровождается периодическими нагрузками, возникающими при сгорании топлива, вращении коленчатого вала и взаимодействии подвижных деталей. Часть этих воздействий передается через точки крепления на раму или кузов.
Дополнительная вибрация возникает в коробке передач, редукторах, карданных валах, приводах и других вращающихся механизмах. При износе подшипников, нарушении балансировки или соосности интенсивность колебаний может увеличиваться.
Отдельным фактором являются дорожные условия. При движении по неровной поверхности на автомобиль воздействуют вертикальные и продольные ускорения. Для специальной техники к ним добавляются нагрузки от рабочего оборудования, например гидравлических механизмов, насосов, компрессоров или генераторов.
Задачи виброизоляции автотехники
Виброизоляция предназначена для ограничения передачи механических колебаний между источником вибрации и несущей конструкцией. Основной элемент такой системы — виброопора, которая одновременно воспринимает вес установленного агрегата и обеспечивает определенную степень упругого разделения.
В процессе работы эластичный элемент опоры деформируется под воздействием динамической нагрузки. Благодаря этому изменяется характер передачи энергии от оборудования к раме или кузову. Часть энергии рассеивается в материале, а амплитуда передаваемых колебаний снижается.
Однако задача виброизоляции заключается не в полном устранении любых перемещений. Опора должна обеспечивать компромисс между демпфированием и устойчивостью. Если элемент слишком мягкий, агрегат может чрезмерно перемещаться относительно рамы. Слишком жесткая конструкция, напротив, будет передавать значительную часть вибрации на основание.

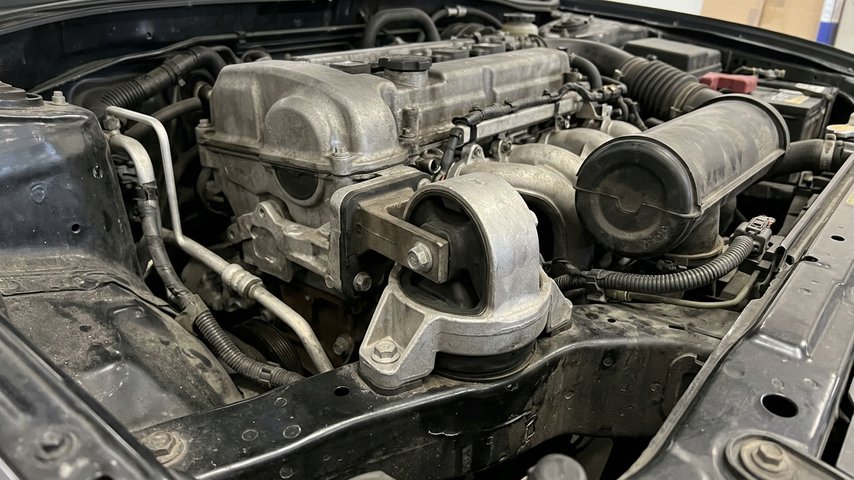

Виброопоры для двигателей и агрегатов
Особое значение виброопоры имеют в местах крепления двигателя и других тяжелых агрегатов. Они работают одновременно под действием статической массы и переменных динамических нагрузок. Поэтому расчет только по весу оборудования не позволяет полностью оценить пригодность конкретного изделия.
При проектировании необходимо учитывать положение центра тяжести, количество точек крепления и направление действующих сил. Например, при разгоне или торможении автомобиля нагрузка между передними и задними опорами может перераспределяться. На бездорожье дополнительно возникают кратковременные ударные воздействия.
Правильное распределение нагрузки позволяет каждой опоре работать в предусмотренном диапазоне деформации. Это положительно влияет как на эффективность виброизоляции, так и на долговечность самих элементов.
Виброизоляторы и их конструктивные особенности
Виброизоляторы представляют собой более широкую группу устройств, предназначенных для снижения передачи вибрации от оборудования к основанию. В автомобильной технике они могут использоваться для крепления силовых агрегатов, насосов, компрессоров, генераторов, электронных блоков и другого оборудования.
В качестве упругих материалов применяются различные виды резины и эластомеров. В отдельных конструкциях используются пружины или комбинированные элементы. Материал и геометрия изделия определяют его жесткость, допустимую нагрузку и рабочий диапазон перемещений.
При выборе виброизолятора необходимо учитывать условия эксплуатации. Элемент может подвергаться воздействию влаги, пыли, масла, топлива, перепадов температур и постоянных динамических нагрузок. Поэтому механическая прочность должна сочетаться с устойчивостью материала к внешней среде.

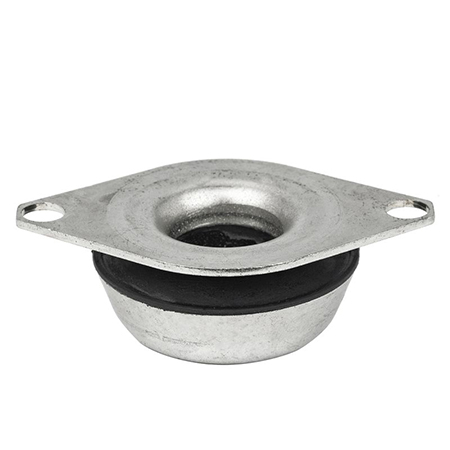

Виброизоляторы EM: область применения
Виброизоляторы EM могут применяться в конструкциях, где требуется уменьшить передачу механических колебаний между установленным агрегатом и несущей частью автомобиля. Для таких решений большое значение имеют компактность и возможность надежного крепления в ограниченном пространстве.
При использовании виброизоляторов EM необходимо учитывать фактическую нагрузку на каждую точку установки. Номинальная грузоподъемность изделия не должна рассматриваться отдельно от схемы монтажа. Расположение опор относительно центра тяжести агрегата непосредственно влияет на их рабочую нагрузку.
В автомобильных системах также необходимо учитывать переменные нагрузки, возникающие во время движения. Изделие должно сохранять расчетные характеристики при многократных циклах сжатия и деформации.

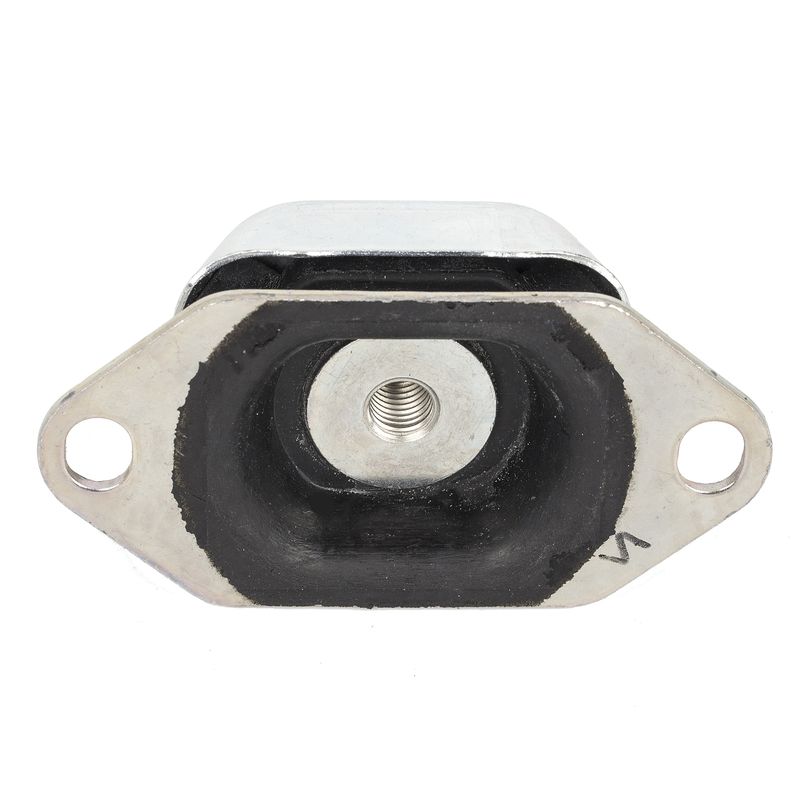

Виброизоляторы EPC для специальной техники
Виброизоляторы EPC могут использоваться для вибрационной защиты различных технических узлов автомобильной и специальной техники. Их применение особенно актуально при установке дополнительного оборудования на раму или металлические платформы.
Специализированные автомобили часто оснащаются оборудованием, которое имеет собственные источники вибрации. Компрессоры, насосы, генераторы и другие агрегаты создают динамические воздействия, способные распространяться по металлической раме. Виброизолятор позволяет частично отделить такой источник от несущей конструкции.
При этом необходимо учитывать взаимное влияние колебательных систем. Если собственная частота установленного агрегата неблагоприятно совпадает с частотой возбуждения, возможно возникновение резонансных явлений. Поэтому подбор виброизоляции должен выполняться с учетом не только статической нагрузки, но и динамических характеристик системы.
Материалы и условия эксплуатации
В автомобильной технике виброизоляционные элементы работают в условиях постоянного воздействия окружающей среды. Температурные перепады особенно характерны для моторного отсека, где одновременно присутствуют высокая температура и контакт с техническими жидкостями.
Для резиновых и эластомерных компонентов важны устойчивость к старению, температурный диапазон и сохранение упругих свойств. При длительной эксплуатации материал может постепенно изменять жесткость, что влияет на эффективность виброизоляции.
Металлические элементы также требуют внимания. Коррозия, повреждение резьбовых соединений или деформация крепежной части способны снизить надежность всей системы. Поэтому состояние виброопор и виброизоляторов необходимо периодически проверять в рамках технического обслуживания.
Виброизоляция дополнительного оборудования
В грузовых автомобилях и специальной технике виброизоляция требуется не только для двигателя. На раме могут размещаться различные технологические установки, чувствительные приборы и вспомогательные агрегаты.
При жестком креплении они получают значительную часть вибрационных воздействий от автомобиля. Это может привести к ускоренному износу соединений и снижению стабильности работы оборудования. Установка виброизоляторов позволяет уменьшить механическую связь между агрегатом и рамой.
Особенно актуально это для оборудования, которое имеет собственные вращающиеся механизмы. В этом случае необходимо одновременно учитывать вибрацию от автомобиля и колебания самого агрегата.
Как правильно выбрать виброизоляцию
Выбор виброопор и виброизоляторов начинается с определения массы агрегата и схемы его крепления. Затем оцениваются рабочие частоты, характер динамических нагрузок, допустимые перемещения и условия окружающей среды.
Для техники, эксплуатируемой на дорогах общего пользования, основное внимание уделяется сочетанию виброизоляции и устойчивости. Для строительных и внедорожных машин дополнительно учитываются ударные нагрузки и повышенная амплитуда перемещений.
При установке нового оборудования желательно оценивать всю конструкцию в сборе. Изменение массы и положения центра тяжести может повлиять на нагрузку существующих опор и изменить динамические характеристики рамы.
Комплексный подход к виброзащите
Эффективная виброизоляция автотехники представляет собой комплекс инженерных решений. Виброопоры должны соответствовать нагрузке, виброизоляторы — условиям эксплуатации, а схема их размещения — реальной конструкции автомобиля.
При необходимости могут использоваться разные типы элементов для различных узлов. Основная задача заключается в том, чтобы ограничить передачу вибрации по наиболее значимым направлениям, сохранив при этом надежность крепления агрегатов.
Таким образом, применение виброопор и виброизоляторов позволяет повысить устойчивость автомобильного и специального оборудования к динамическим воздействиям. Виброизоляторы EM и виброизоляторы EPC могут использоваться в составе таких систем для решения специализированных задач, связанных с креплением и защитой агрегатов. При грамотном подборе и правильном монтаже виброизоляция способствует снижению механических нагрузок, уменьшению структурного шума и повышению эксплуатационной надежности автотехники.
